Радиатор — HITACHI CP210

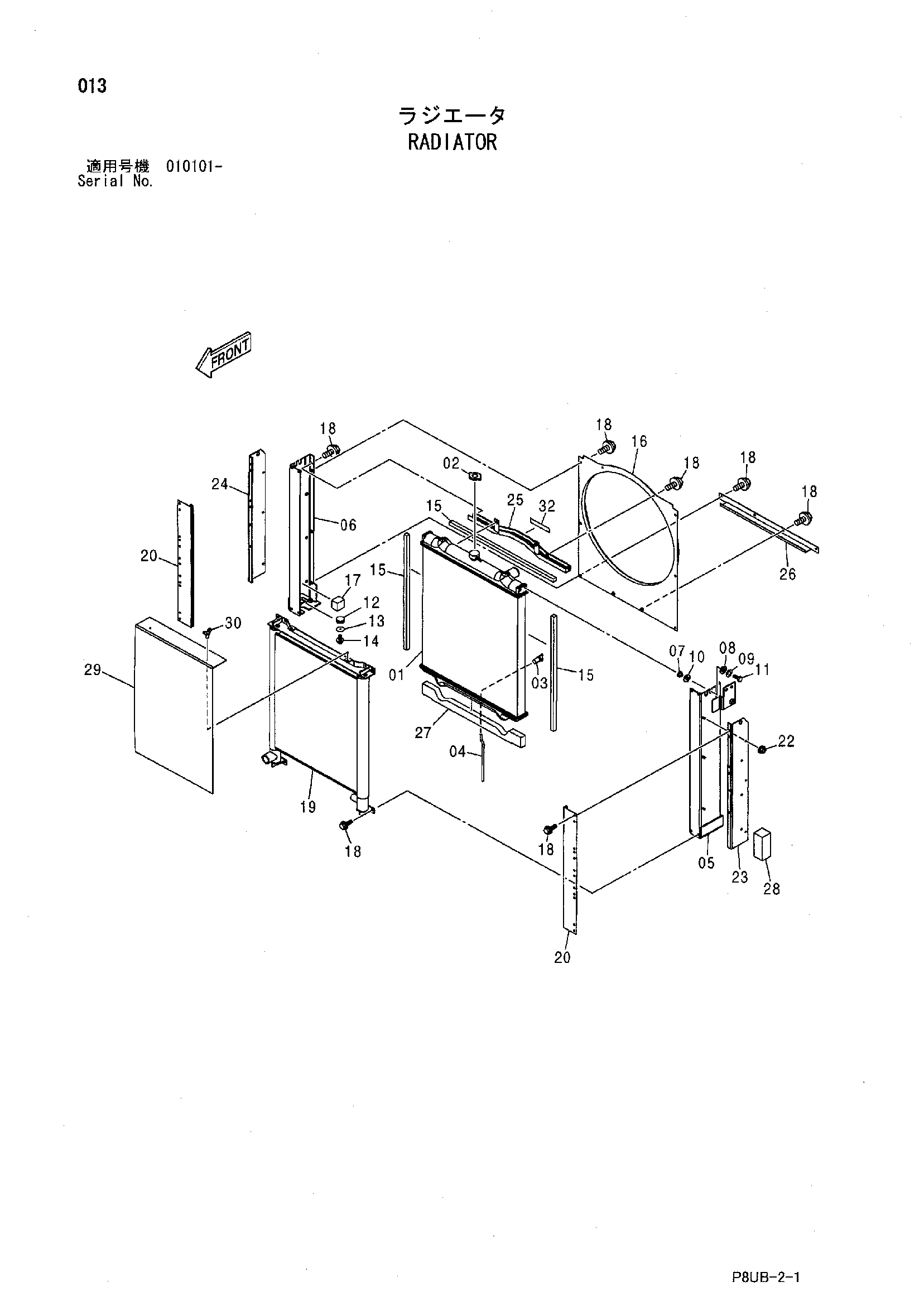

Заводская схема «Радиатор» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 426179 | Радиатор в сборе | 1 | |
| 01 | 426186 | Коре радиатор | 1 |
| 02 | 424718 | Колпачок | 1 |
| 03 | 426197 | Пробка дренажный | 1 |
| 04 | 424363 | Шланг | 1 |
| 05 | 426188 | Кронштейн | 1 |
| 06 | 426189 | Кронштейн | 1 |
| 07 | 426198 | Втулка | 4 |
| 08 | 426199 | Резиновая прокладка | 4 |
| 09 | 426200 | Шайба | 4 |
| 10 | 426201 | Резиновая прокладка | 4 |
| 11 | 426202 | Болт | 4 |
| 12 | 426203 | Резиновая прокладка | 2 |
| 13 | 426204 | Шайба | 2 |
| 14 | 424728 | Болт | 2 |
| 15 | 426205 | Манжета | 4 |
| 16 | 426211 | Направляющая вентилятор | 1 |
| 17 | 426206 | Манжета | 2 |
| 18 | 424730 | Болт | 24 |
| 19 | 426187 | Масляный радиатор | 1 |
| 20 | 426190 | Кронштейн | 2 |
| 22 | 426207 | Гайка | 6 |
| 23 | 426191 | Кронштейн | 1 |
| 24 | 426192 | Кронштейн | 1 |
| 25 | 426193 | Кронштейн | 1 |
| 26 | 426194 | Пластина | 1 |
| 27 | 426195 | Манжета | 1 |
| 28 | 426208 | Манжета | 1 |
| 29 | 426196 | Сетка | 1 |
| 30 | 424676 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
