Электрооборудование (аккумулятор) — HITACHI CP210

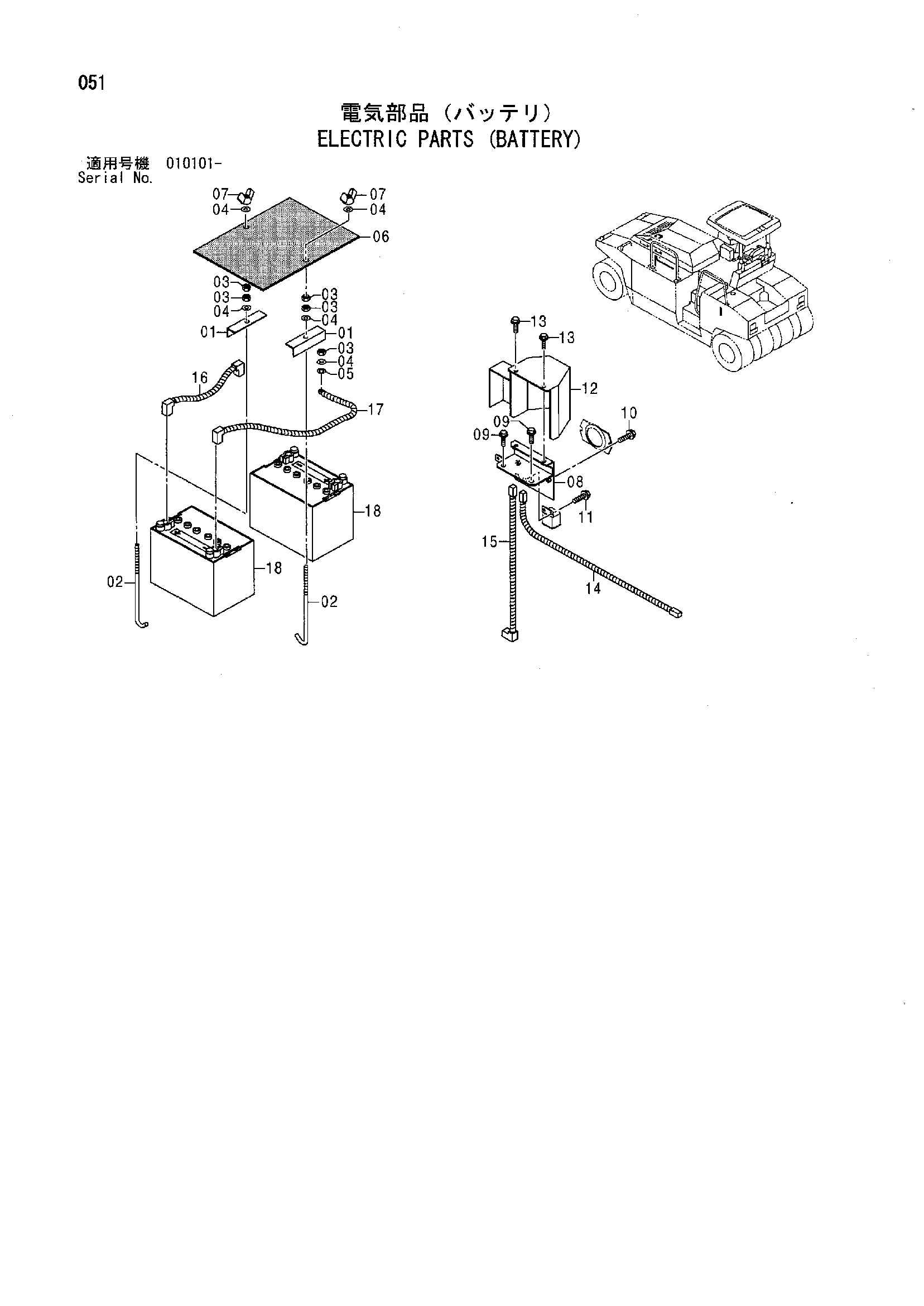

Заводская схема «Электрооборудование (аккумулятор)» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 424977 | Опора | 2 |
| 02 | 426157 | Болт крюк | 2 |
| 03 | 947855 | Гайка | 5 |
| 04 | 947324 | Плоская шайба | 5 |
| 05 | 947887 | Пружинная шайба | 1 |
| 06 | 426276 | Резиновая прокладка | 1 |
| 07 | 582001 | Гайка винг | 2 |
| 08 | 426320 | Кронштейн | 1 |
| 09 | 500048 | Болт с шайбой | 2 |
| 10 | 947624 | Болт с шайбой | 2 |
| 11 | 947611 | Болт с шайбой | 2 |
| 12 | 426309 | Крышка | 1 |
| 13 | 947619 | Болт с шайбой | 2 |
| 14 | 426272 | Жгут проводов | 1 |
| 15 | 426274 | Жгут проводов | 1 |
| 16 | 426185 | Жгут проводов | 1 |
| 17 | 426275 | Жгут проводов | 1 |
| 18 | 902550 | Аккумулятор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
