Кхарге трубопроводы — HITACHI CP210

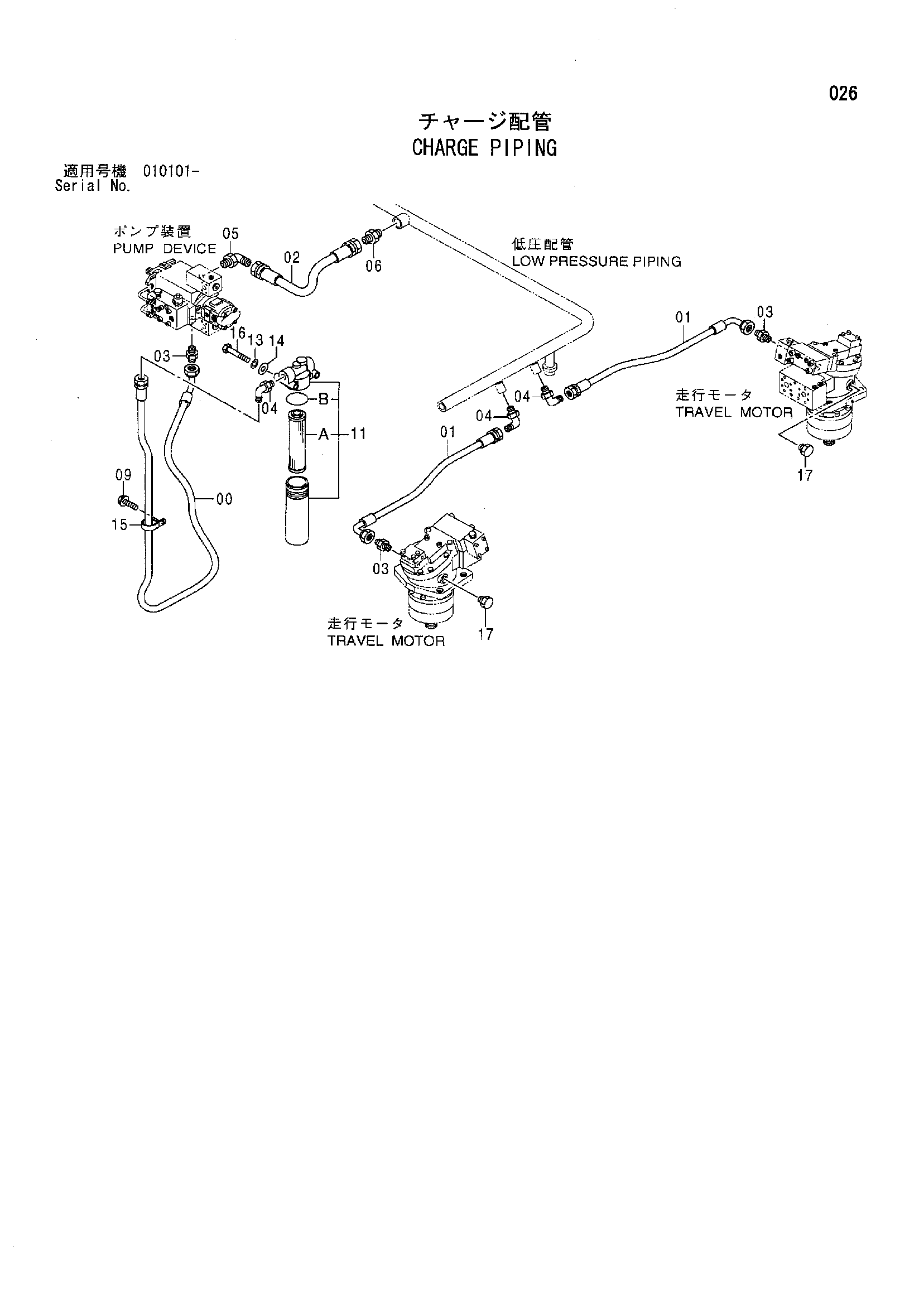

Заводская схема «Кхарге трубопроводы» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 426171 | Шланг | 1 |
| 01 | 426173 | Шланг | 2 |
| 02 | 426174 | Шланг | 1 |
| 03 | 424125 | Адаптер | 3 |
| 03A | 947520 | Уплотнительное кольцо | 1 |
| 04 | 424049 | Угловой штуцер | 3 |
| 04A | 430623 | Уплотнительное кольцо | 1 |
| 05 | 424050 | Угловой штуцер | 1 |
| 05A | 947520 | Уплотнительное кольцо | 1 |
| 06 | 424102 | Адаптер | 1 |
| 06A | 947520 | Уплотнительное кольцо | 1 |
| 09 | 500048 | Болт с шайбой | 3 |
| 11 | 424106 | Масляный фильтр | 1 |
| 11A | 424686 | Фильтрующий элемент | 1 |
| 11B | 424739 | Уплотнительное кольцо | 1 |
| 13 | 947887 | Пружинная шайба | 2 |
| 14 | 947324 | Плоская шайба | 2 |
| 15 | 424659 | Зажим | 2 |
| 16 | 500034 | Болт | 2 |
| 17 | 425547 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
