Электрооборудование (управление) — HITACHI CP210

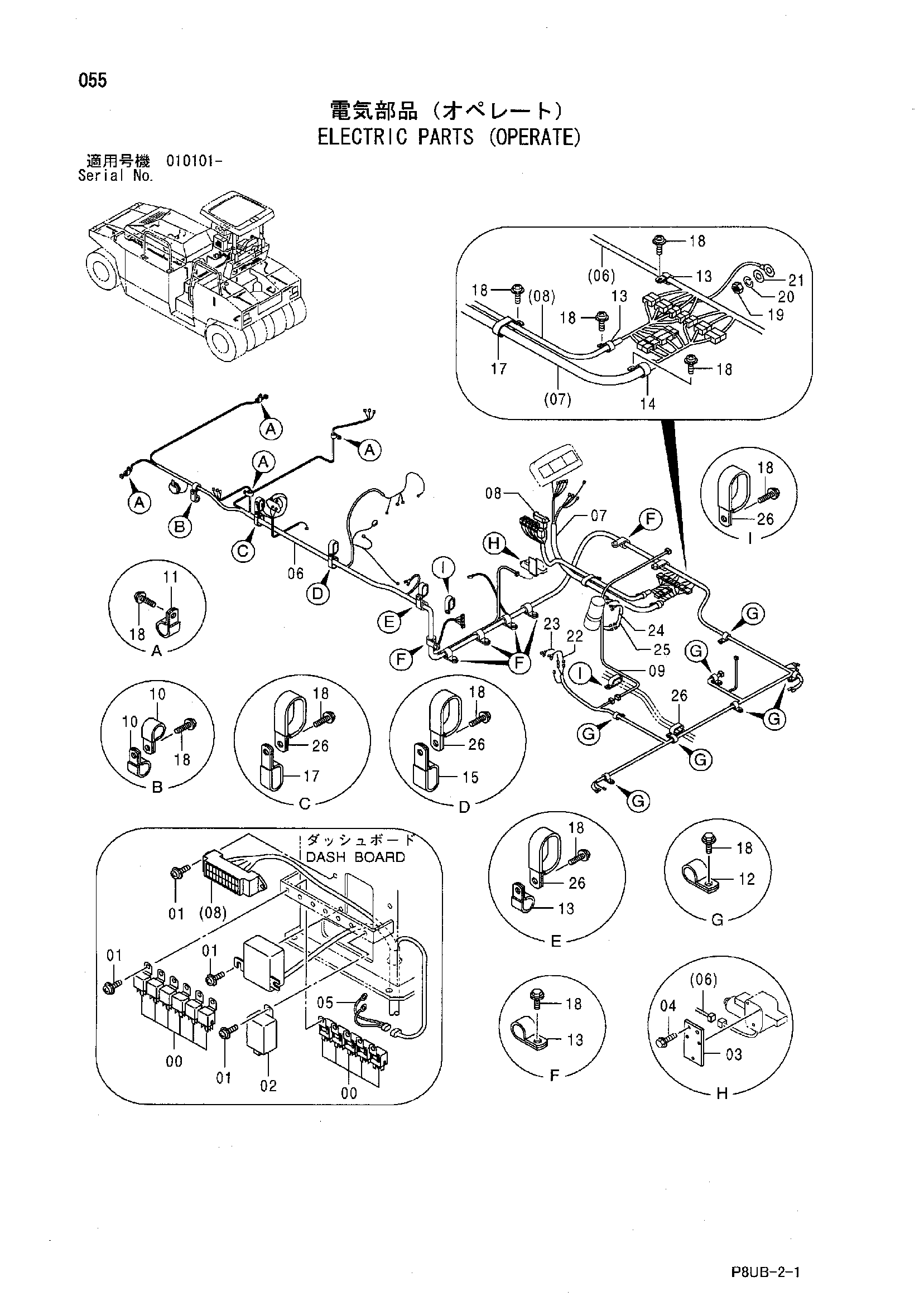

Заводская схема «Электрооборудование (управление)» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425043 | Реле | 11 |
| 01 | 947823 | Винт с шайбой | 11 |
| 02 | 425042 | Фласхер | 1 |
| 03 | 426281 | Пластина | 1 |
| 04 | 500043 | Болт с шайбой | 2 |
| 05 | 425006 | Жгут проводов | 1 |
| 06 | 426229 | Жгут проводов | 1 |
| 07 | 426230 | Жгут проводов | 1 |
| 08 | 426231 | Жгут проводов | 1 |
| 09 | 426280 | Жгут проводов | 1 |
| 10 | 424657 | Зажим | 2 |
| 11 | 424943 | Зажим | 4 |
| 12 | 424063 | Зажим | 7 |
| 13 | 424658 | Зажим | 9 |
| 14 | 424064 | Зажим | 1 |
| 15 | 424945 | Зажим | 1 |
| 17 | 426212 | Зажим | 1 |
| 18 | 500048 | Болт с шайбой | 27 |
| 19 | 947855 | Гайка | 1 |
| 20 | 947887 | Пружинная шайба | 1 |
| 21 | 947324 | Плоская шайба | 1 |
| 22 | 426289 | Жгут проводов | 1 |
| 23 | 426290 | Жгут проводов | 1 |
| 24 | 426291 | Жгут проводов | 1 |
| 25 | 426292 | Жгут проводов | 1 |
| 26 | 424069 | Зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
