Задний трубка — HITACHI CP210

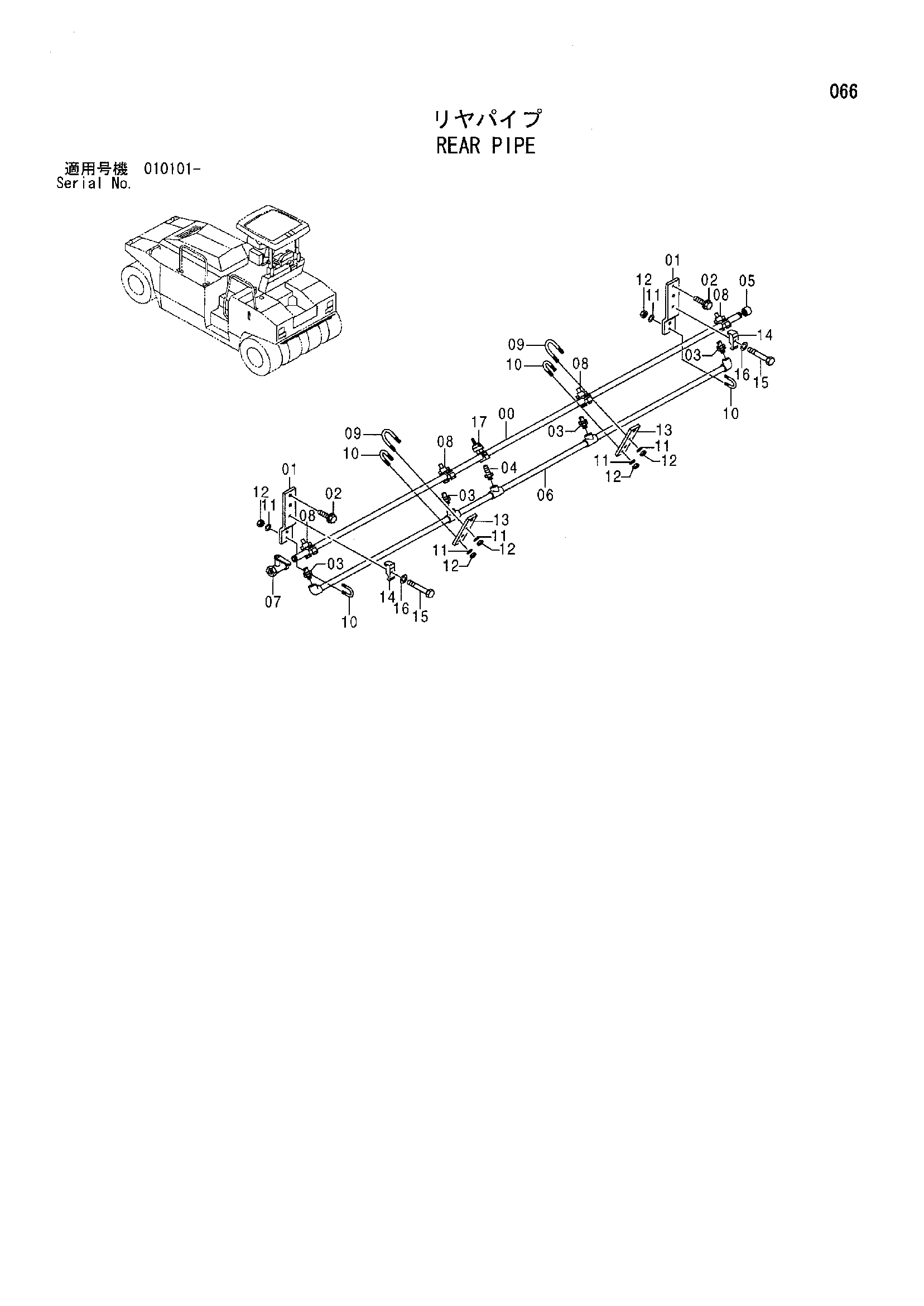

Заводская схема «Задний трубка» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424911 | Трубка R | 1 |
| 01 | 426357 | Пластина | 2 |
| 02 | 947624 | Болт с шайбой | 4 |
| 03 | 439517 | Форсунка в сборе | 4 |
| 04 | 424352 | Штуцер шланг | 1 |
| 05 | 947400 | Колпачок | 1 |
| 06 | 424533 | Трубка R | 1 |
| 07 | 424180 | Кран | 1 |
| 08 | 424373 | Форсунка в сборе | 4 |
| 09 | 947596 | U-образный болт | 2 |
| 10 | 424435 | U-образный болт | 4 |
| 11 | 947886 | Пружинная шайба | 12 |
| 12 | 947853 | Гайка | 12 |
| 13 | 424438 | Пластина | 2 |
| 14 | 425980 | Хомут трубки | 2 |
| 15 | 500049 | Болт | 2 |
| 16 | 947888 | Пружинная шайба | 2 |
| 17 | 424372 | Штуцер шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
