Поворотный группа — HITACHI CP210

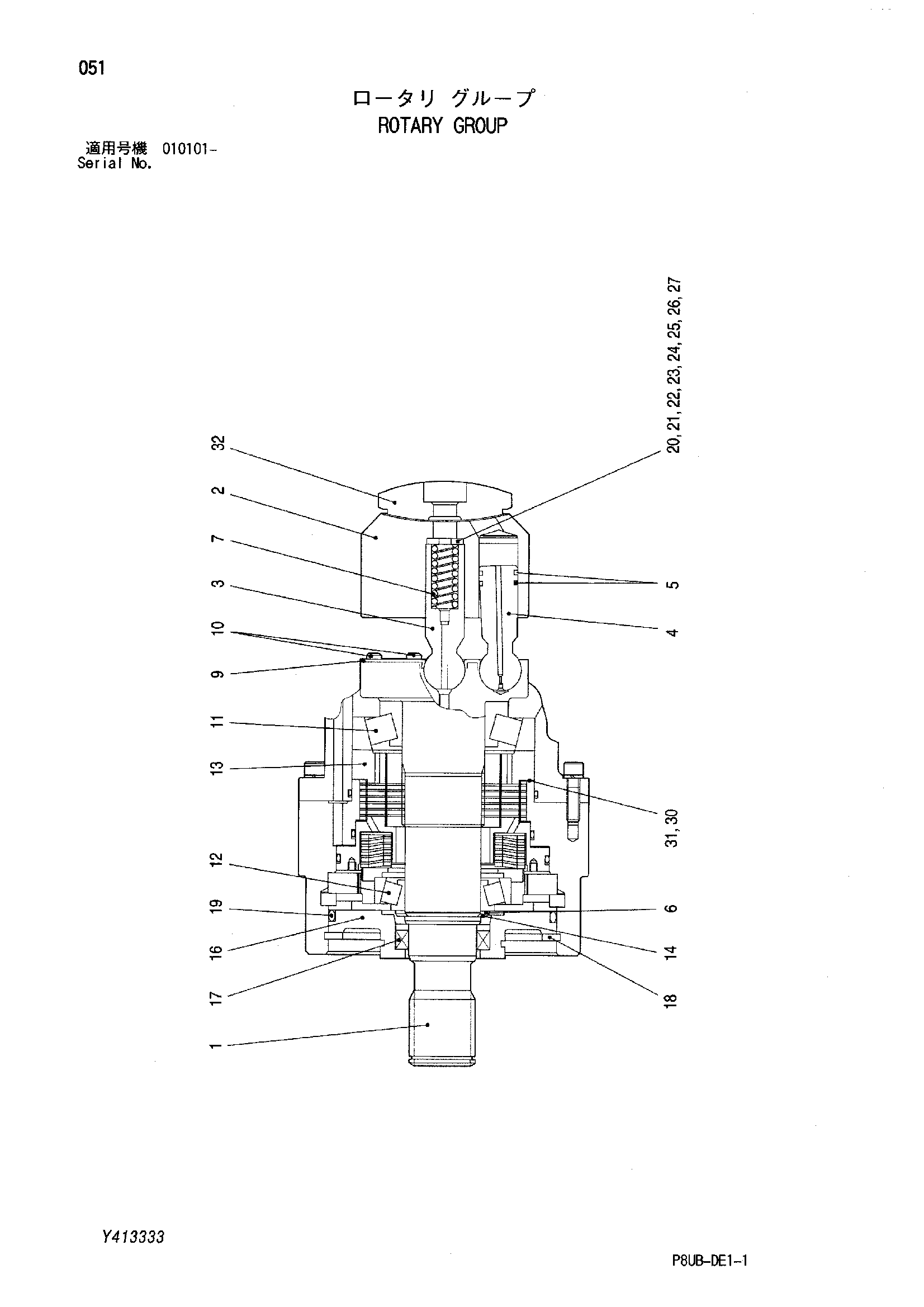

Заводская схема «Поворотный группа» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 424269-03 | Поворотный группа | 1 | |
| 1 | 426269-04 | Вал | 1 |
| 2 | 426269-05 | Блок гидроцилиндра | 1 |
| 3 | 426269-06 | Палец | 1 |
| 4 | 426269-07 | Поршень | 7 |
| 5 | 426269-08 | Поршневое кольцо | 14 |
| 6 | 426269-09 | Регулировочная шайба | 1 |
| 7 | 426269-10 | Пружина | 1 |
| 9 | 426269-11 | Пластина | 1 |
| 10 | 426269-12 | Винт | 14 |
| 11 | Y413347 | Подшипник | 1 |
| 12 | 426269-13 | Подшипник | 1 |
| 13 | 426269-14 | Деталь дистанке | 1 |
| 14 | 426269-15 | Стопорное кольцо | 1 |
| 16 | 426269-16 | Корпус | 1 |
| 17 | 424269-01 | Масляное уплотнение | 1 |
| 18 | 151033 | Стопорное кольцо | 1 |
| 19 | 424269-02 | Уплотнительное кольцо | 1 |
| 20 | 426269-17 | Регулировочная шайба 3.3 | 1 |
| 21 | 426269-18 | Регулировочная шайба 3.4 | 1 |
| 22 | 426269-19 | Регулировочная шайба 3.5 | 1 |
| 23 | 426269-20 | Регулировочная шайба 3.6 | 1 |
| 24 | 426269-21 | Регулировочная шайба 3.7 | 1 |
| 25 | 426269-22 | Регулировочная шайба 3.8 | 1 |
| 26 | 426269-23 | Регулировочная шайба 3.9 | 1 |
| 27 | 426269-24 | Регулировочная шайба 4.0 | 1 |
| 30 | 426269-25 | Регулировочная шайба 0.3 | 1 |
| 31 | 426269-26 | Регулировочная шайба 0.1 | 2 |
| 32 | 426269-27 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
