Трубопроводы системы орошения — HITACHI CP210

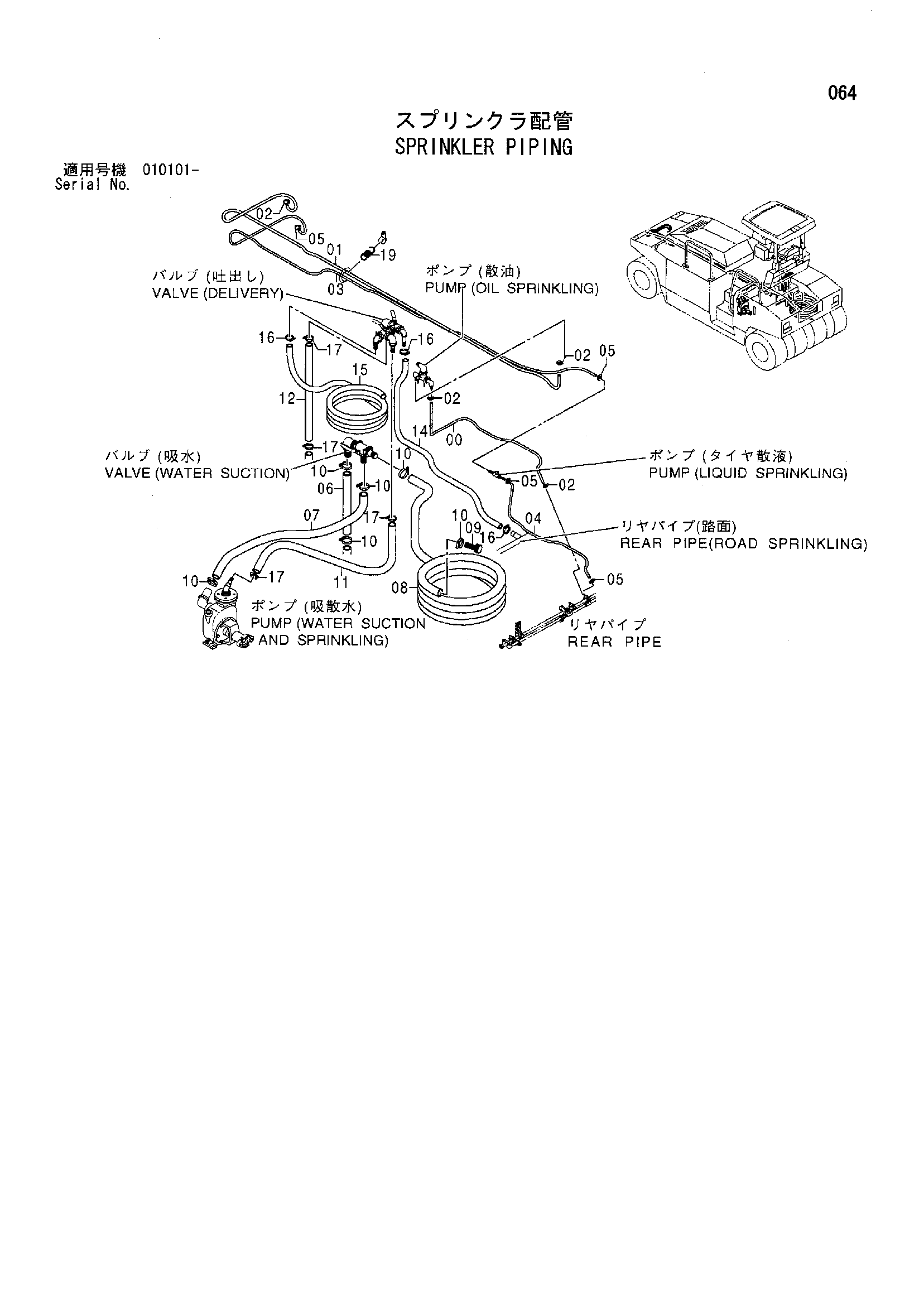

Заводская схема «Трубопроводы системы орошения» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424342 | Виниловый шланг | 1 |
| 01 | 424342 | Виниловый шланг | 1 |
| 02 | 313060 | Хомут шланга | 4 |
| 03 | 947279 | Виниловый шланг | 1 |
| 04 | 947279 | Виниловый шланг | 1 |
| 05 | 424172 | Зажим шланг | 4 |
| 06 | 439510 | Виниловый шланг | 1 |
| 07 | 439510 | Виниловый шланг | 1 |
| 08 | 424256 | Шланг | 1 |
| 09 | 439442 | Сетчатый фильтр | 1 |
| 10 | 424165 | Хомут шланга | 6 |
| 11 | 424349 | Виниловый шланг | 1 |
| 12 | 424349 | Виниловый шланг | 1 |
| 14 | 426248 | Виниловый шланг | 1 |
| 15 | 947283 | Шланг | 1 |
| 16 | 424167 | Хомут шланга | 3 |
| 17 | 448186 | Хомут шланга | 4 |
| 19 | 424153 | Пружина растяжения | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
