Рама детали — HITACHI CP210

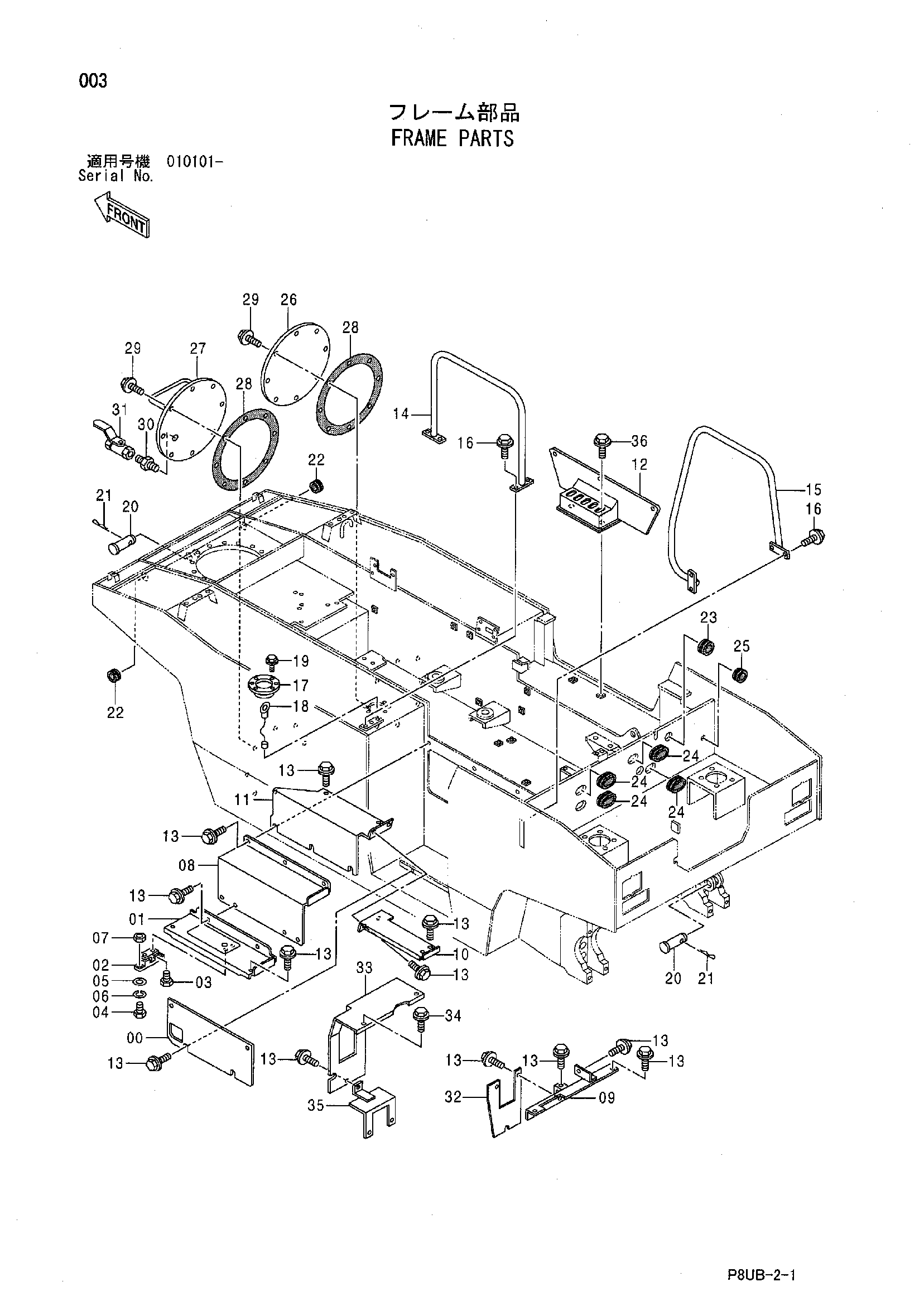

Заводская схема «Рама детали» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 426254 | Крышка | 1 |
| 01 | 426314 | Крышка | 1 |
| 02 | 438088 | Защёлка | 1 |
| 03 | 947826 | Винт | 2 |
| 04 | 535004 | Винт | 2 |
| 05 | 438155 | Плоская шайба | 2 |
| 06 | 947884 | Пружинная шайба | 2 |
| 07 | 947851 | Гайка | 2 |
| 08 | 426327 | Крышка | 1 |
| 09 | 426342 | Кронштейн | 1 |
| 10 | 426338 | Крышка | 1 |
| 11 | 426339 | Крышка | 1 |
| 12 | 426322 | Ступень | 1 |
| 13 | 500028 | Болт с шайбой | 27 |
| 14 | 426328 | Поручень | 1 |
| 15 | 426311 | Поручень | 1 |
| 16 | 500048 | Болт с шайбой | 8 |
| 17 | 435082 | Колпачок | 1 |
| 18 | 424252 | Кронштейн | 1 |
| 19 | 947818 | Винт с шайбой | 6 |
| 20 | 424354 | Палец | 2 |
| 21 | 424641 | Стопорный палец | 2 |
| 22 | 424078 | Резиновая втулка | 2 |
| 23 | 426147 | Резиновая втулка | 1 |
| 24 | 424079 | Резиновая втулка | 4 |
| 25 | 424093 | Резиновая втулка | 1 |
| 26 | 441380 | Крышка | 1 |
| 27 | 426332 | Крышка | 1 |
| 28 | 440405 | Резиновая прокладка | 2 |
| 29 | 500037 | Болт с шайбой | 16 |
| 30 | 947418 | Адаптер | 1 |
| 31 | 947387 | Шаровой клапан | 1 |
| 32 | 426287 | Крышка | 1 |
| 33 | 426313 | Крышка | 1 |
| 34 | 500048 | Болт с шайбой | 2 |
| 35 | 426341 | Кронштейн | 1 |
| 36 | 500028 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
