Основные гидролинии (3) <MT> — HITACHI CHR70

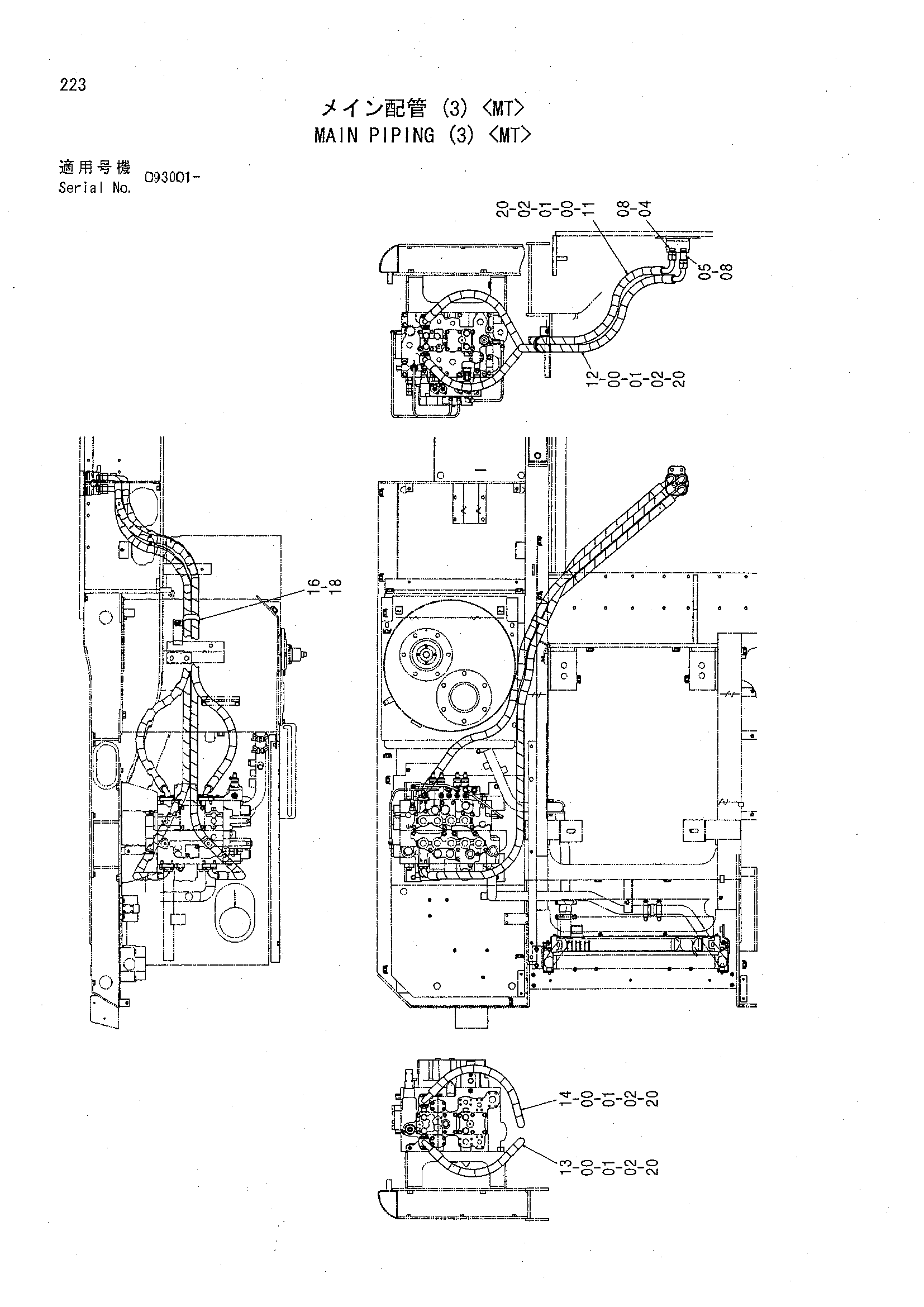

Заводская схема «Основные гидролинии (3) <MT>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 8 |
| 01 | 971489 | Уплотнительное кольцо | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 16 |
| 04 | 4189619 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4189539 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 11 | 4439193 | Шланг (A1) | 1 |
| 12 | 4439194 | Шланг (B1) | 1 |
| 13 | 4439196 | Шланг (A8) | 1 |
| 14 | 4439197 | Шланг (B8) | 1 |
| 16 | 4204136 | Зажим | 1 |
| 18 | J011030 | Болт с шайбой | 1 |
| 18 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 18 | J271030 замена: J222010 | Болт с шайбой | 1 |
| 20 | 4327294 | Защитный кожух | 18 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
