Пилотные гидролинии (10) <MT> — HITACHI CHR70

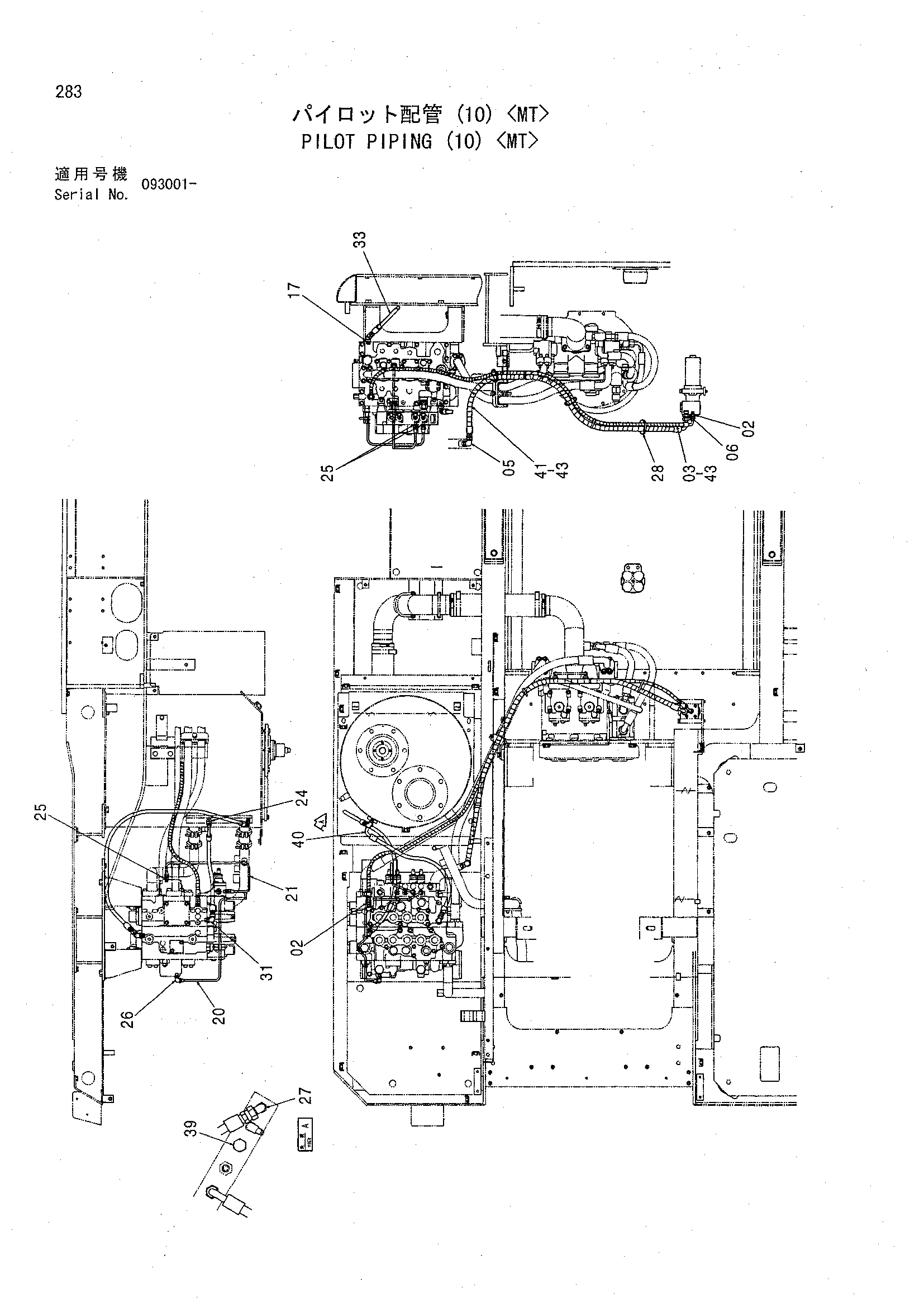

Заводская схема «Пилотные гидролинии (10) <MT>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4200465 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4440112 | Шланг (PI) | 1 |
| 05 | 4219345 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852144 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A852233 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 3071730 | Трубка | 1 |
| 21 | 3068867 | Трубка | 1 |
| 24 | 4200466 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4255304 | Штуцер трубки | 3 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4293950 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4156434 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4055312 | Ленточный зажим | 10 |
| 31 | 4154671 | Угловой штуцер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4440113 | Пластиковый шланг (DH) | 1 |
| 39 | 4092534 | Пробка | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4440114 | Пластиковый шланг (DC) | 1 |
| 41 | 4440110 | Шланг (TA) | 1 |
| 43 | 4327293 | Защитный кожух | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
