Пилотные гидролинии (6) <MT> — HITACHI CHR70

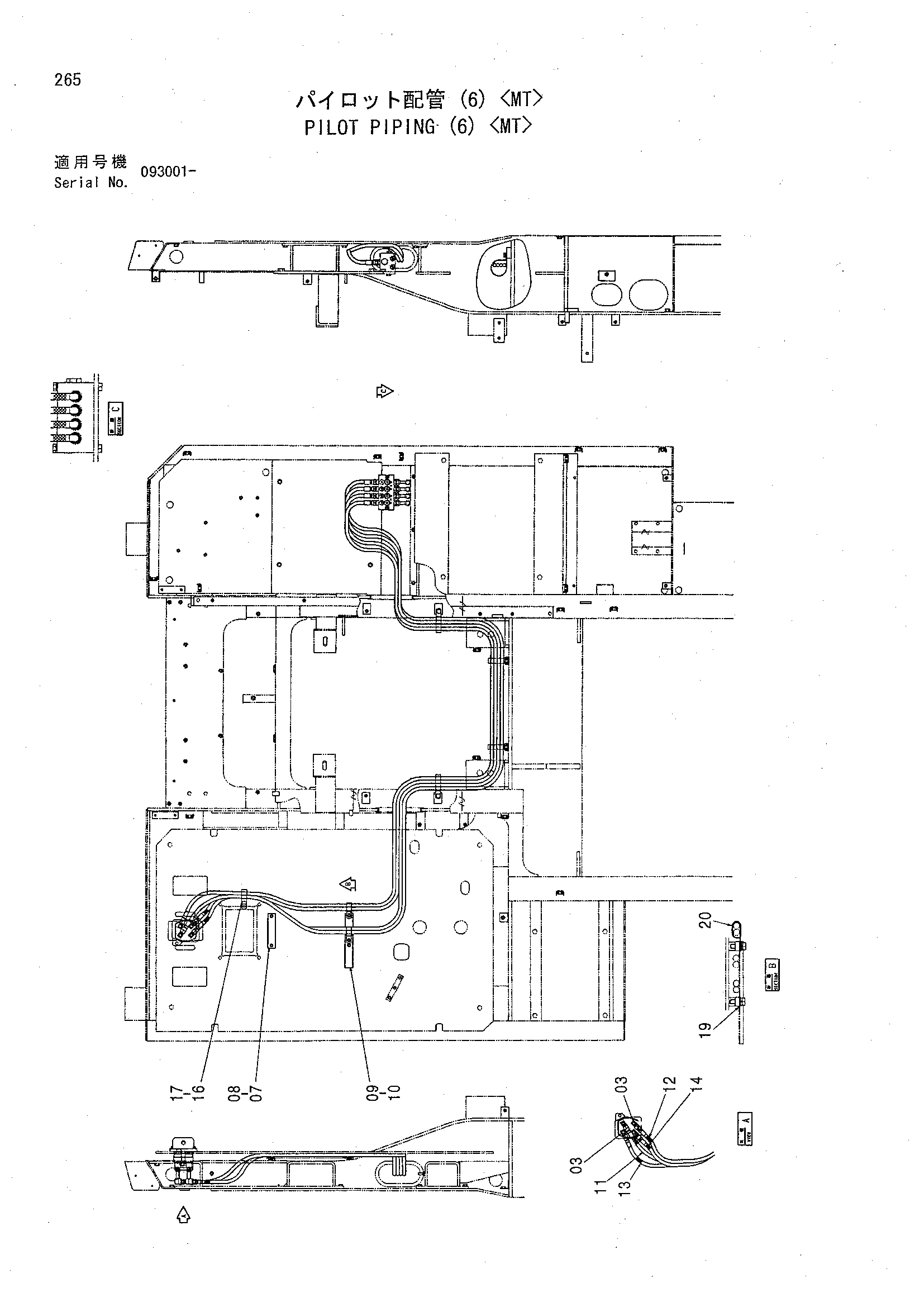

Заводская схема «Пилотные гидролинии (6) <MT>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4278442 | Угловой штуцер | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4342692 | Хомут шланга | 1 |
| 08 | J021020 | Болт с шайбой | 2 |
| 08 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 08 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 09 | 4436424 | Хомут шланга | 1 |
| 10 | J021030 | Болт с шайбой | 2 |
| 10 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 10 | J271030 замена: J222010 | Болт с шайбой | 2 |
| 11 | 4428854 | Шланг (9) | 1 |
| 12 | 4438392 | Шланг (10) | 1 |
| 13 | 4428855 | Шланг (11) | 1 |
| 14 | 4438393 | Шланг (12) | 1 |
| 16 | 4190291 | Зажим | 1 |
| 17 | J011016 | Болт с шайбой | 1 |
| 17 | J271016 замена: J901016 | Болт с шайбой | 1 |
| 17 | J271016 замена: J222010 | Болт с шайбой | 1 |
| 19 | 4383308 | Проставка | 2 |
| 20 | 4190282 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
