Отвал трубопроводы <MT> — HITACHI CHR70

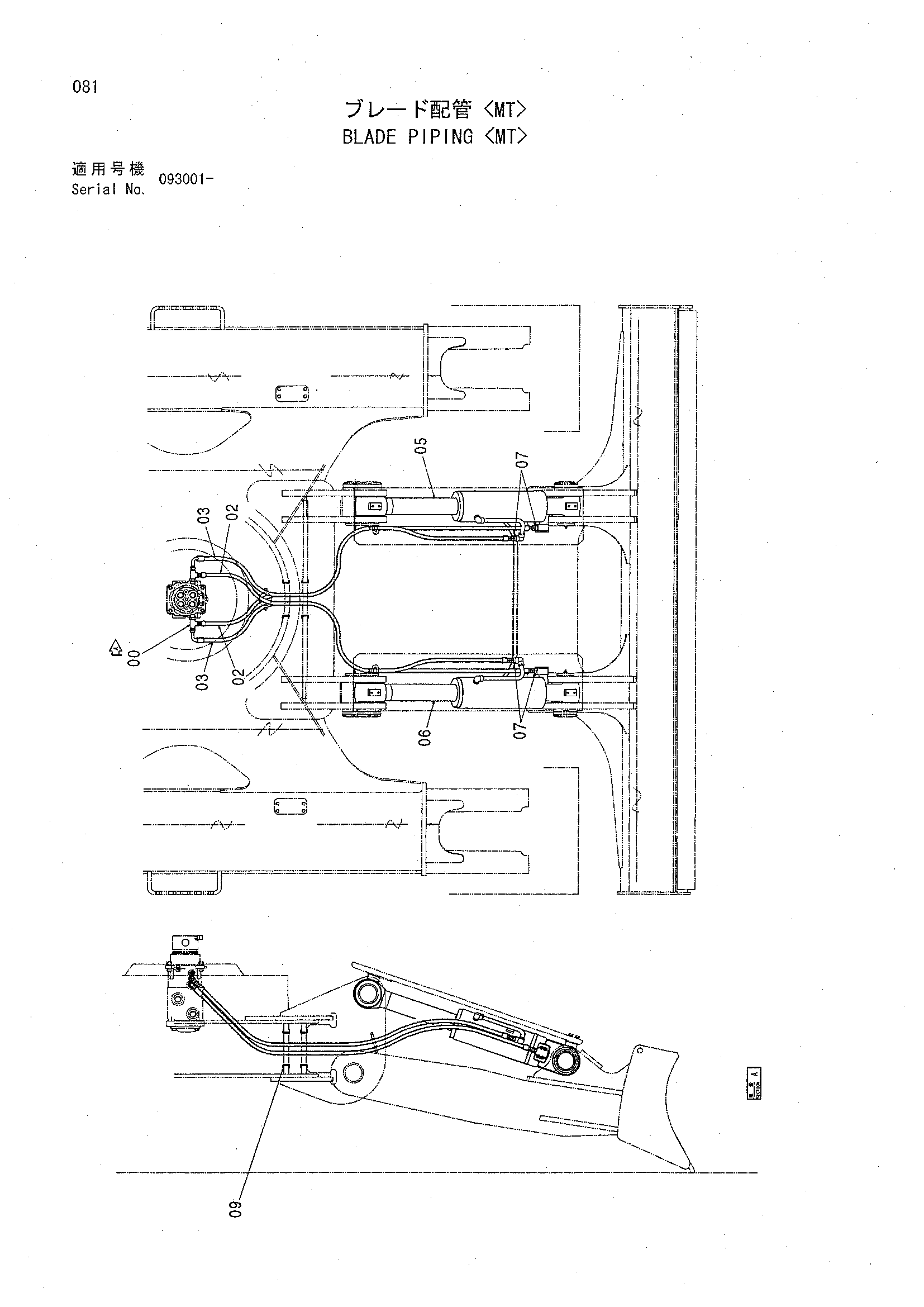

Заводская схема «Отвал трубопроводы <MT>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4222016 | Тройник | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4437645 | Шланг | 2 |
| 03 | 4437647 | Шланг | 2 |
| 05 | 9163461 | Гидроцилиндр | 1 |
| 05A | 4385598 | Гидроцилиндр отвала | 1 |
| 05B | 4352398 | Втулка | 4 |
| 06 | 9163462 | Гидроцилиндр | 1 |
| 06A | 4400052 | Гидроцилиндр отвала | 1 |
| 06B | 4352398 | Втулка | 4 |
| 07 | 4200466 | Адаптер | 4 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4389020 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
