Поддерживающий каток <70> — HITACHI CHR70

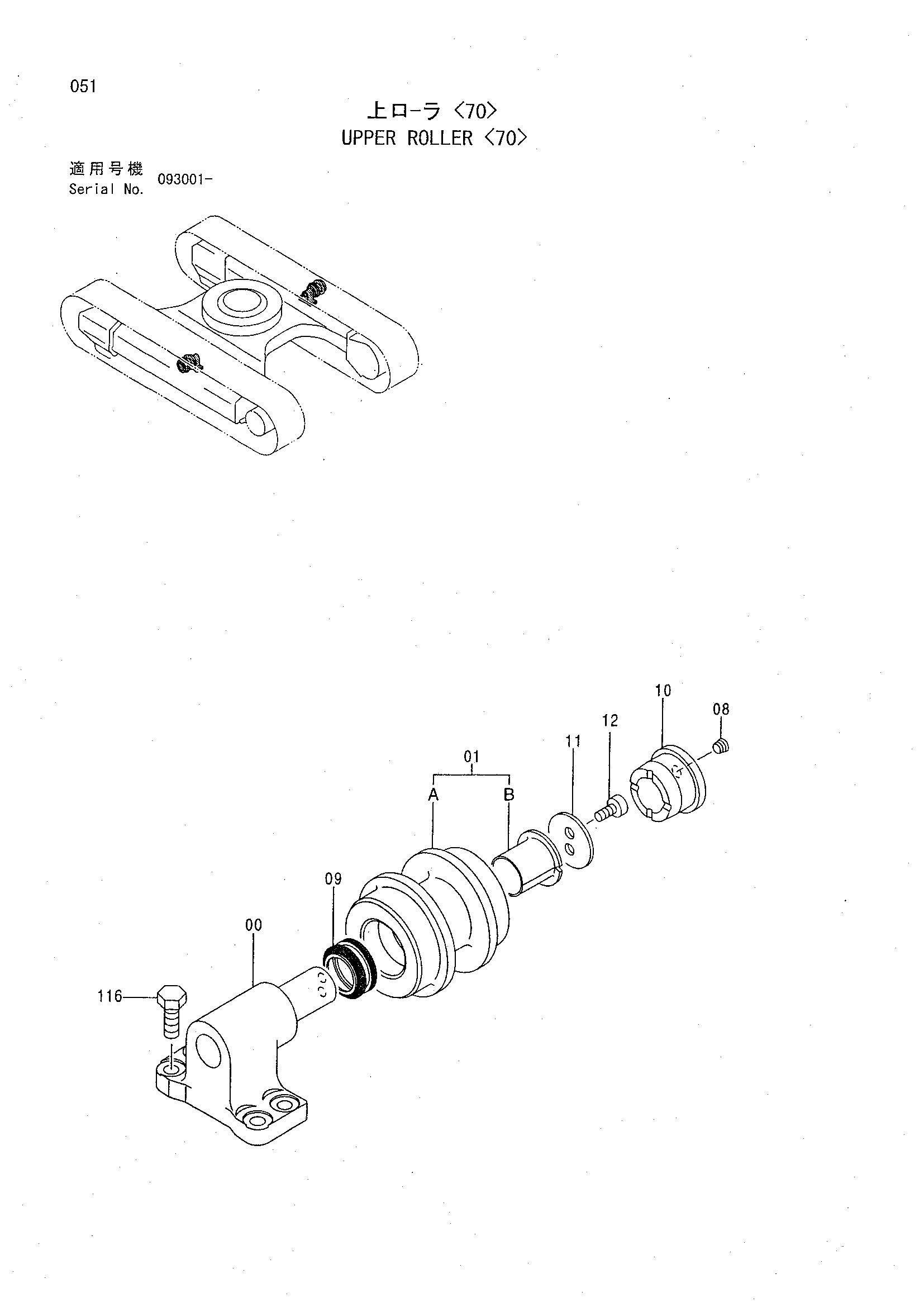

Заводская схема «Поддерживающий каток <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-12 | 9160680 | Каток верхний в сборе | 2 |
| 00 | 9134794 | Кронштейн | 1 |
| 01 | 9160659 | Каток (с втулка) | 1 |
| 01A | 3079246 | Ролик | 1 |
| 01B | 4327613 | Втулка | 1 |
| 08 | 4315607 | Пробка | 1 |
| 09 | 4176379 | Комплект уплотнений | 1 |
| 10 | 3068629 | Крышка | 1 |
| 11 | 4282841 | Шайба | 1 |
| 12 | M351018 замена: M351020 | Болт с внутренним шестигранником | 2 |
| 12 | M351020 | Болт с внутренним шестигранником | 2 |
| 116 | J931235 замена: J921235 | Болт | 8 |
| 116 | J921235 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
