Основной рама в сборе <70> — HITACHI CHR70

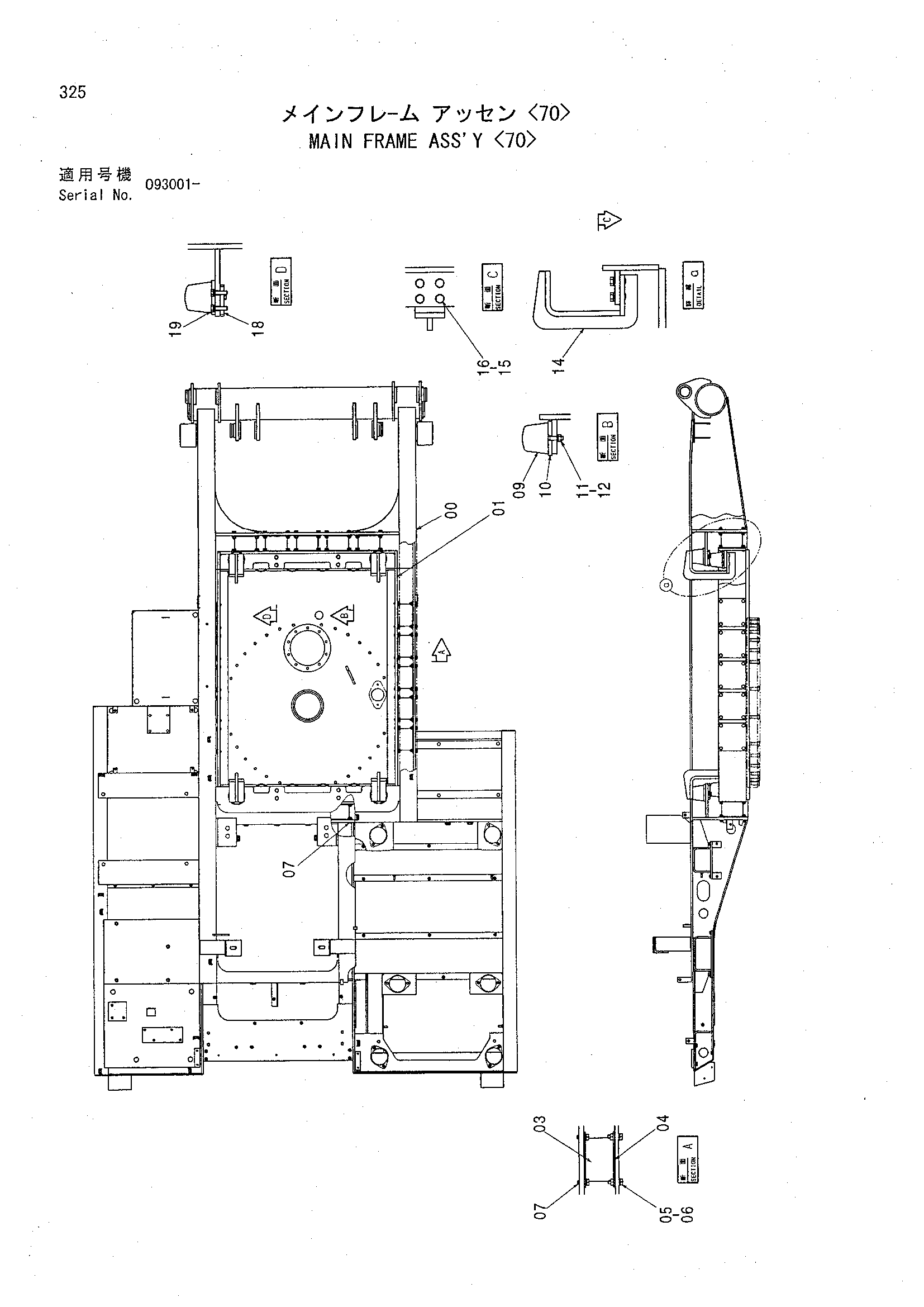

Заводская схема «Основной рама в сборе <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9176207 | Основной рама в сборе | 1 | |
| 00 | 5006281 | Рама основной | 1 |
| 01 | 6017534 | Рама | 1 |
| 02 | 4404817 | Амортизатор | 20 |
| 04 | 4400743 | Упорная пластина | 30 |
| 05 | J011240 | Болт с шайбой | 78 |
| 05 | J271240 замена: J901240 | Болт с шайбой | 78 |
| 05 | J271240 замена: J222012 | Болт с шайбой | 78 |
| 06 | J950012 | Гайка | 78 |
| 07 | J011230 | Болт с шайбой | 82 |
| 07 | J271230 замена: J901230 | Болт с шайбой | 82 |
| 07 | J271230 замена: J222012 | Болт с шайбой | 82 |
| 09 | 4400780 | Ограничитель резиновый | 12 |
| 10 | 4406542 | Упорная пластина | 12 |
| 11 | J950012 | Гайка | 12 |
| 12 | A590912 | Пружинная шайба | 12 |
| 14 | 8072050 | Кронштейн | 4 |
| 15 | J901640 | Болт | 16 |
| 16 | A590916 | Пружинная шайба | 16 |
| 18 | 4411547 | Пластина | 2 |
| 19 | J021245 | Болт с шайбой | 8 |
| 19 | J271245 замена: J901245 | Болт с шайбой | 8 |
| 19 | J271245 замена: J222012 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
