Основной рама <70> — HITACHI CHR70

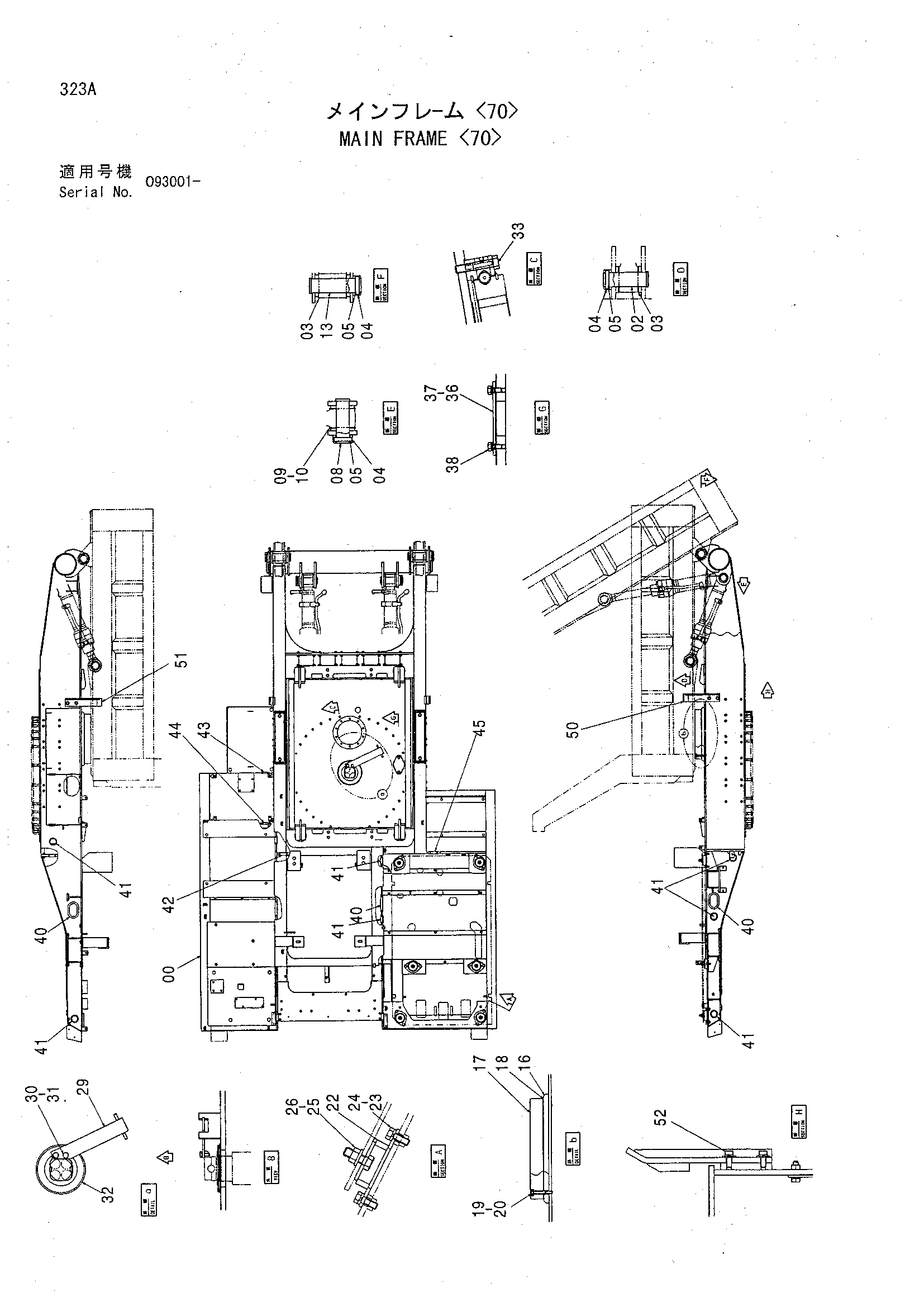

Заводская схема «Основной рама <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9176207	Основной рама в сборе <70>	1
02	3083050	Палец	2
03	4366693	Упорная пластина 1.0	8
04	4065688	Кольцо	6
05	4065689	Палец	6
08	3075517	Палец	2
09	4366694	Упорная пластина 1.0	4
10	4367411	Упорная пластина 2.0	4
13	3084330	Палец	2
16	4400685	Пластина	2
17	4400690	Амортизатор	2
18	4411233	Регулировочная шайба 2.0	5
19	J901290	Болт	4
20	A590112	Плоская шайба	4
22	9749906	Кронштейн	6
23	4330785	Болт	12
24	A590912	Пружинная шайба	12
25	J222016	Шайба	6
26	M660016	U-образная гайка	6
29	3057962	Ограничитель	1
30	J901435	Болт	2
31	A590914	Пружинная шайба	2
32	4258592	Крышка боот	1
33	J921890	Болт	30
36	4255799	Крышка	1
37	4161735	Манжета	1
38	J021025	Болт с шайбой	2
38	J271025 замена: J901025	Болт с шайбой	2
38	J271025 замена: J222010	Болт с шайбой	2
40	4275015	Резиновая втулка	2
41	4201749	Резиновая втулка	5
42	4255530	Резиновая втулка	1
43	4388054	Резиновая втулка	1
44	998720	Резиновая втулка	1
45	4255530	Резиновая втулка	1
50	8073330	Направляющая	1
51	8073331	Направляющая	1
52	J031230	Болт с шайбой	4
52	J281230 замена: J901230	Болт с шайбой	4
52	J281230 замена: 4249324	Болт с шайбой	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
