Напорные трубопроводы <70> — HITACHI CHR70

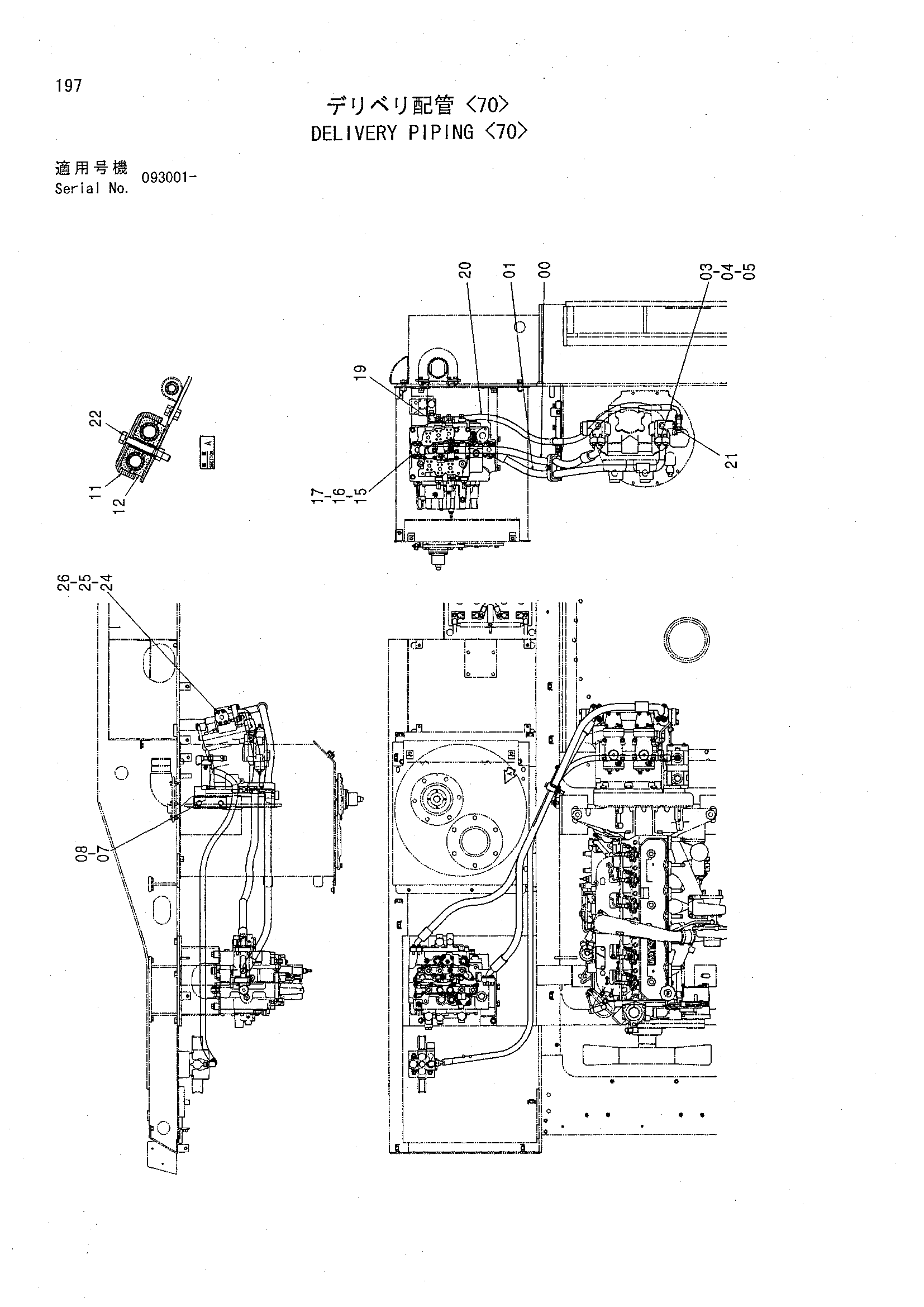

Заводская схема «Напорные трубопроводы <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4425115 | Шланг (F) | 1 |
| 01 | 4425117 | Шланг (правый) | 1 |
| 03 | 4085560 | Разъёмный фланец | 4 |
| 04 | 966993 | Уплотнительное кольцо | 2 |
| 05 | J781240 | Болт с внутренним шестигранником | 8 |
| 07 | 7039889 | Кронштейн | 1 |
| 08 | J021225 | Болт с шайбой | 2 |
| 08 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 08 | J271225 замена: J222012 | Болт с шайбой | 2 |
| 11 | 8061722 | Хомут | 1 |
| 12 | 3072291 | Резиновая прокладка | 1 |
| 15 | 4506459 | Разъёмный фланец | 4 |
| 16 | 971489 | Уплотнительное кольцо | 2 |
| 17 | J781035 | Болт с внутренним шестигранником | 8 |
| 19 | 4200580 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4215605 | Шланг | 1 |
| 21 | 4199247 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | J011290 | Болт с шайбой | 1 |
| 22 | J271290 замена: J901290 | Болт с шайбой | 1 |
| 22 | J271290 замена: J222012 | Болт с шайбой | 1 |
| 24 | 4372802 | Крышка | 2 |
| 25 | J781035 | Болт с внутренним шестигранником | 8 |
| 26 | 971489 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
