Дренажные трубопроводы <MT> — HITACHI CHR70

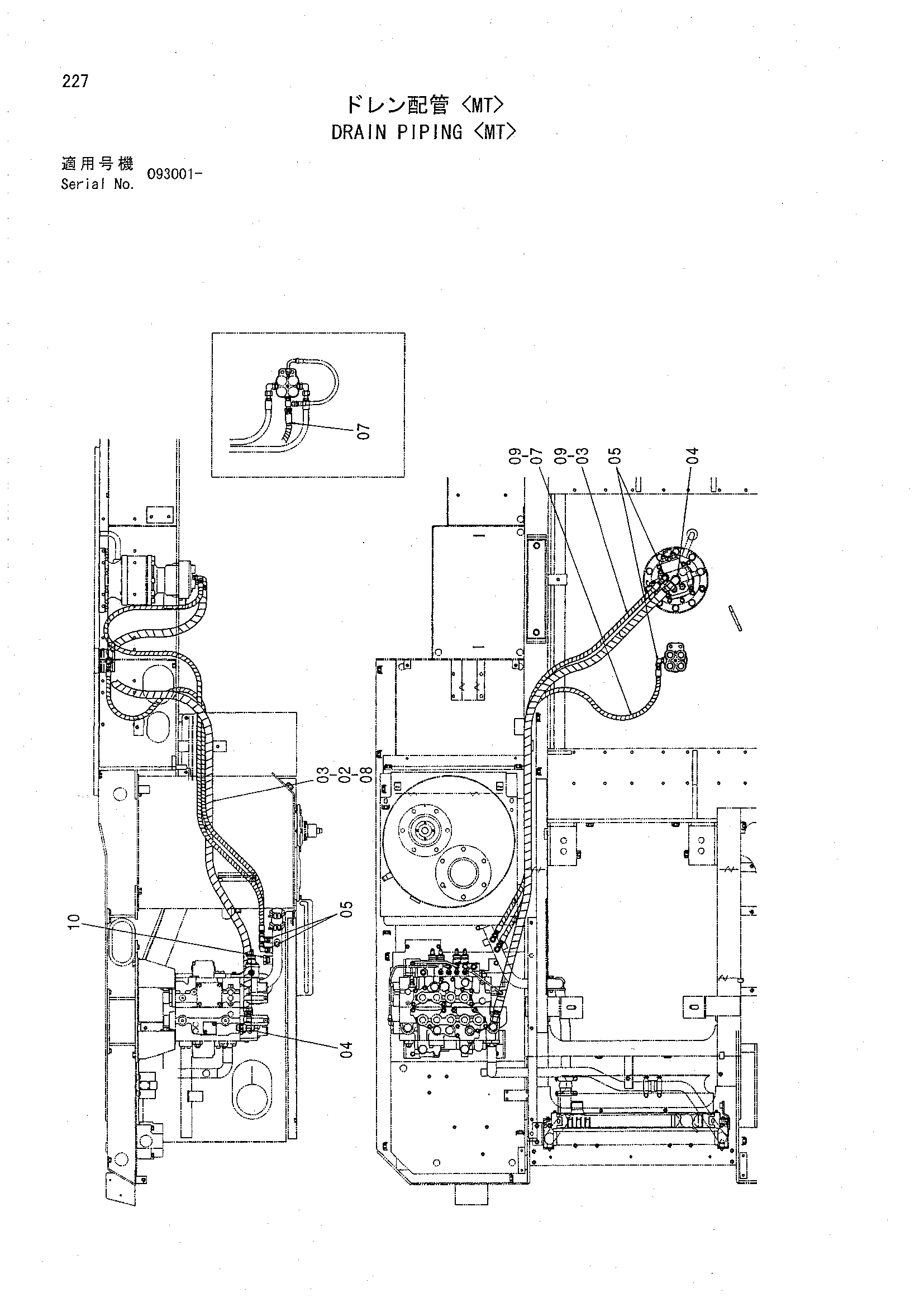

Заводская схема «Дренажные трубопроводы <MT>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4439111 | Шланг | 1 |
| 02 | 4187308 | Уплотнительное кольцо | 2 |
| 03 | 4413937 | Шланг (D) | 1 |
| 04 | 4157562 | Угловой штуцер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4154671 | Угловой штуцер | 4 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4287097 | Шланг (D) | 1 |
| 08 | 4327294 | Защитный кожух | 6 |
| 09 | 4327293 | Защитный кожух | 12 |
| 10 | 4174542 | Пробка | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
