Отопитель трубопроводы — HITACHI CHR70

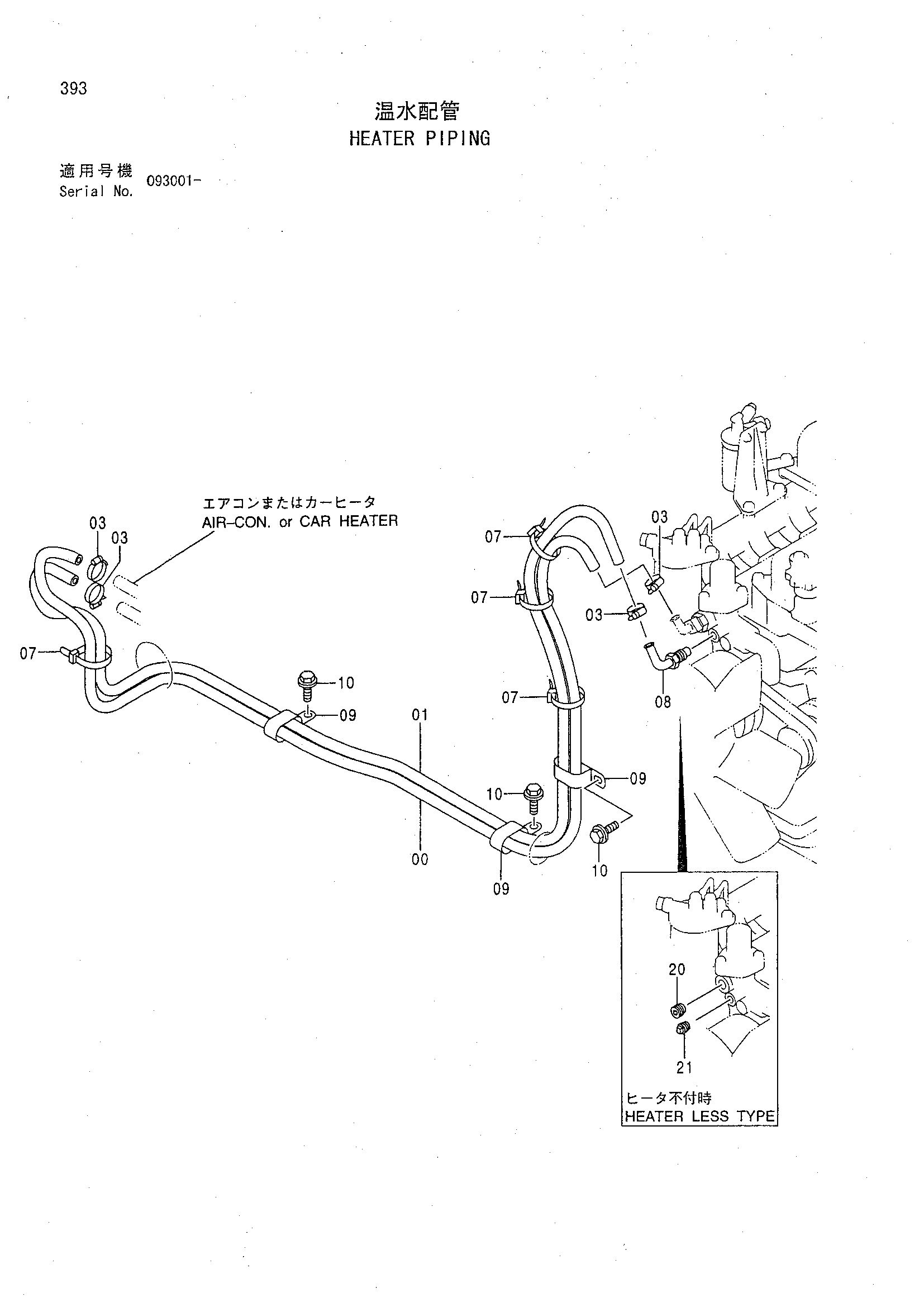

Заводская схема «Отопитель трубопроводы» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4341804 | Водяной шланг | 1 |
| 01 | 4341807 | Водяной шланг | 1 |
| 03 | 4514699 | Хомут шланга | 4 |
| 07 | 4055312 | Ленточный зажим | 4 |
| 08 | 9745899 | Соединение трубка | 1 |
| 09 | 4192034 | Зажим | 3 |
| 10 | J011020 | Болт с шайбой | 3 |
| 10 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 10 | J271020 замена: J222010 | Болт с шайбой | 3 |
| 20 | 4213026 | Пробка | 1 |
| 21 | 94-2025 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
