Пилотные гидролинии (11) <MT> — HITACHI CHR70

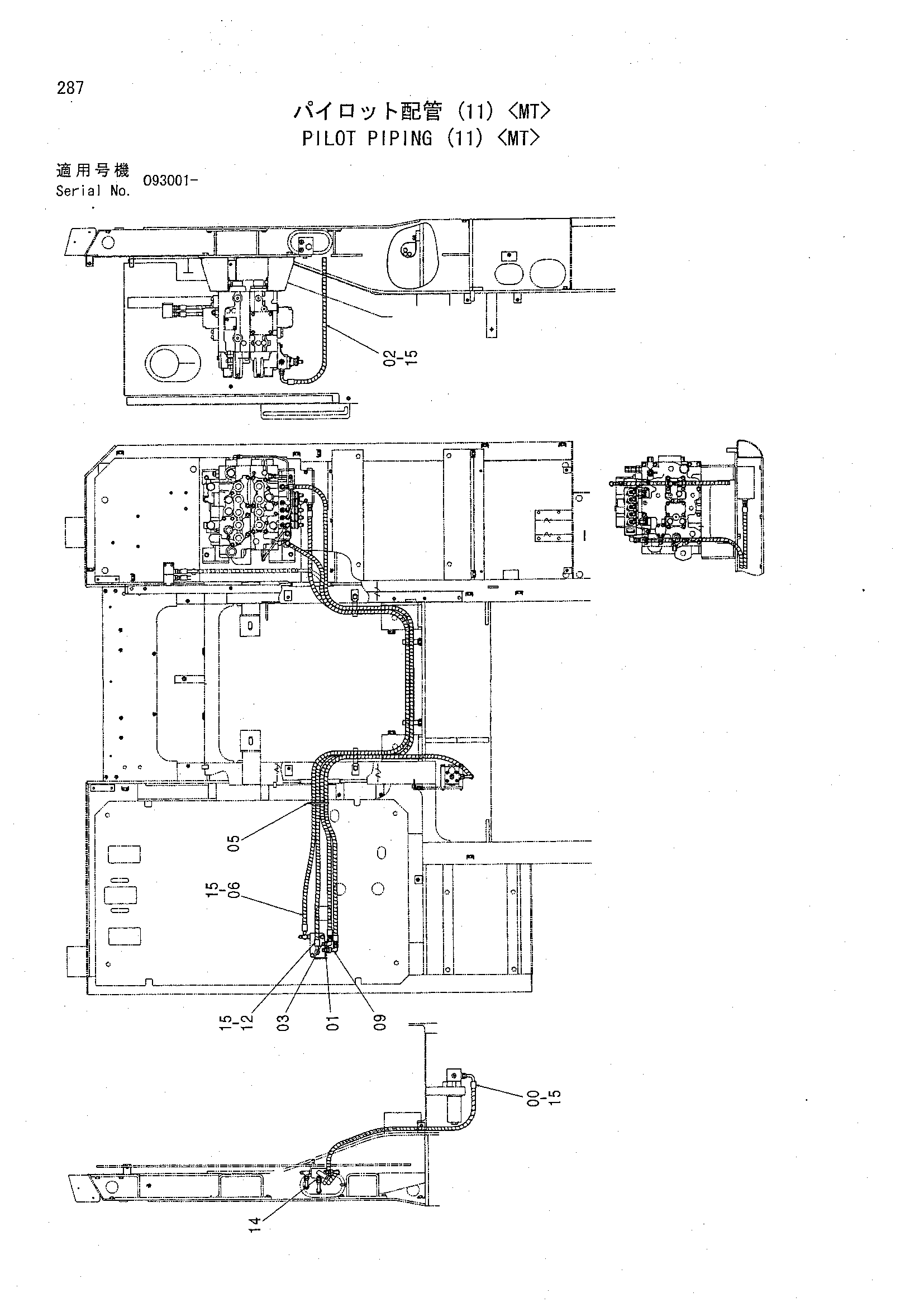

Заводская схема «Пилотные гидролинии (11) <MT>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4402264 | Шланг | 1 |
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4378593 | Шланг | 1 |
| 03 | 4154671 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4055312 | Ленточный зажим | 1 |
| 06 | 4364583 | Шланг | 1 |
| 09 | 4239976 | Унион S | 1 |
| 12 | 4368928 | Шланг (SM) | 1 |
| 14 | 4346499 | Фильтр | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4327293 | Защитный кожух | 21 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
