Основные гидролинии (2) [с отвал] <70> — HITACHI CHR70

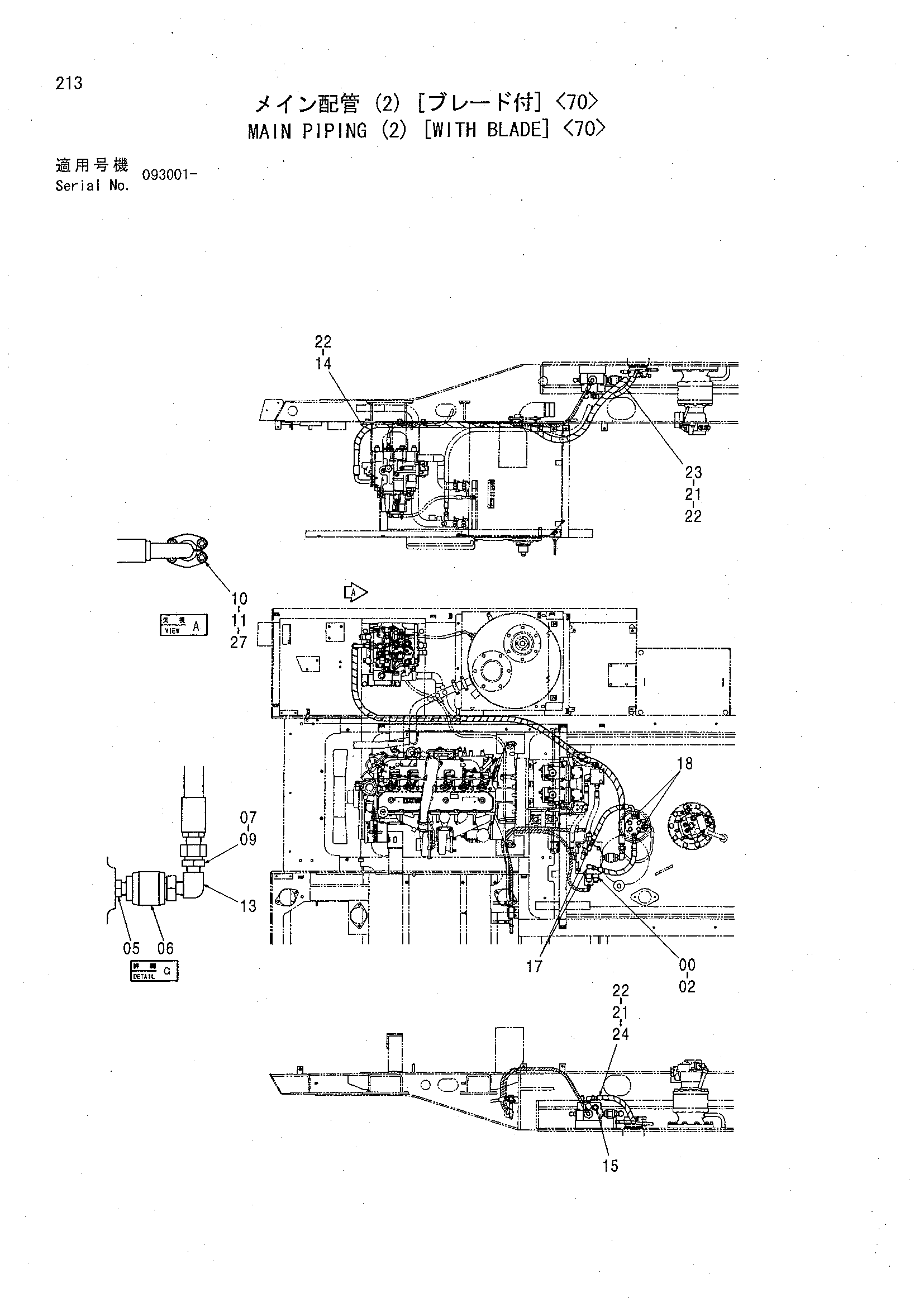

Заводская схема «Основные гидролинии (2) [с отвал] <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии (2) [с отвал] <70> HITACHI CHR70](/catalog-drawings/11/11d00d1f-58fb-428b-9187-6e0107dc40df.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4361117 | Гидрораспределитель | 1 |
| 02 | J011090 | Болт с шайбой | 3 |
| 02 | J271090 замена: J901090 | Болт с шайбой | 3 |
| 02 | J271090 замена: J222010 | Болт с шайбой | 3 |
| 05 | 4217207 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4221984 | Клапан словретур | 1 |
| 07 | 4217134 | Адаптер | 1 |
| 09 | 4187308 | Уплотнительное кольцо | 1 |
| 10 | 971489 | Уплотнительное кольцо | 1 |
| 11 | 986910 | Разъёмный фланец | 2 |
| 13 | 94-0632 | Угловой штуцер | 1 |
| 14 | 4473558 | Шланг | 1 |
| 15 | 4092534 | Пробка | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4200580 | Угловой штуцер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4189602 | Адаптер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4138938 | Уплотнительное кольцо | 4 |
| 22 | 4044420 | Защитный кожух | 7 |
| 23 | 4359143 | Шланг | 1 |
| 24 | 4285795 | Шланг | 1 |
| 27 | J781030 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
