Воздушный фильтр опора — HITACHI CHR70

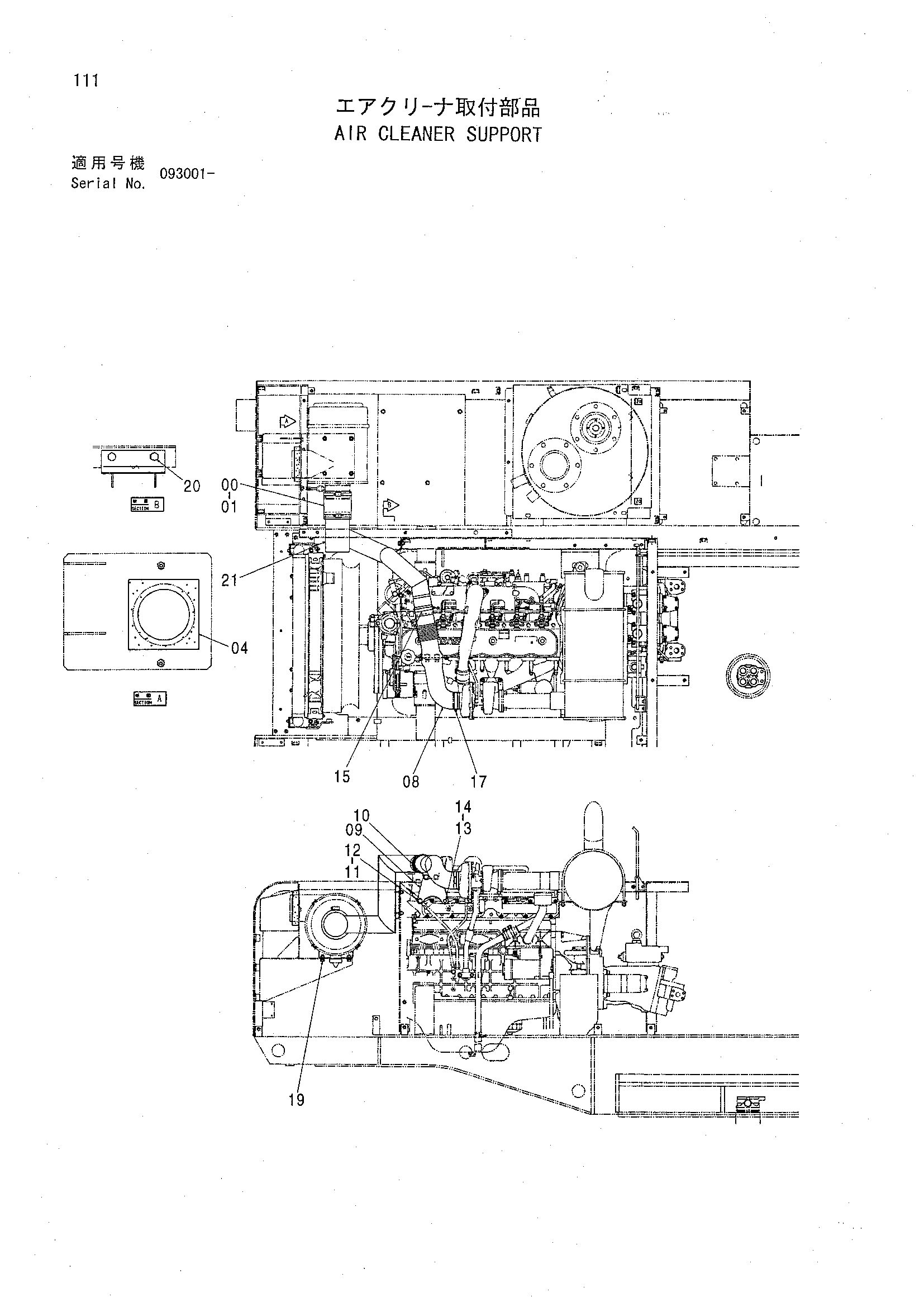

Заводская схема «Воздушный фильтр опора» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4430718 | Воздушный шланг | 1 |
| 01 | 4512716 | Хомут шланга | 2 |
| 04 | 4380787 | Резиновая прокладка | 1 |
| 08 | 4271598 | Воздуховод воздушный | 1 |
| 09 | 9742714 | Кронштейн | 1 |
| 10 | J021030 | Болт с шайбой | 2 |
| 10 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 10 | J271030 замена: J222010 | Болт с шайбой | 2 |
| 11 | M171022 | Болт с шайбой | 1 |
| 11 | J841025 замена: J241025 | Болт с шайбой | 1 |
| 11 | J841025 замена: J222010 | Болт с шайбой | 1 |
| 12 | A590110 | Плоская шайба | 1 |
| 13 | J900816 | Болт | 1 |
| 14 | A590908 | Пружинная шайба | 1 |
| 15 | 4507512 | Хомут шланга | 1 |
| 17 | 4282482 | Хомут шланга | 1 |
| 19 | J021025 | Болт с шайбой | 4 |
| 19 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 19 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 20 | J011025 | Болт с шайбой | 2 |
| 20 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 20 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 21 | 8076384 | Трубка фильтр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
