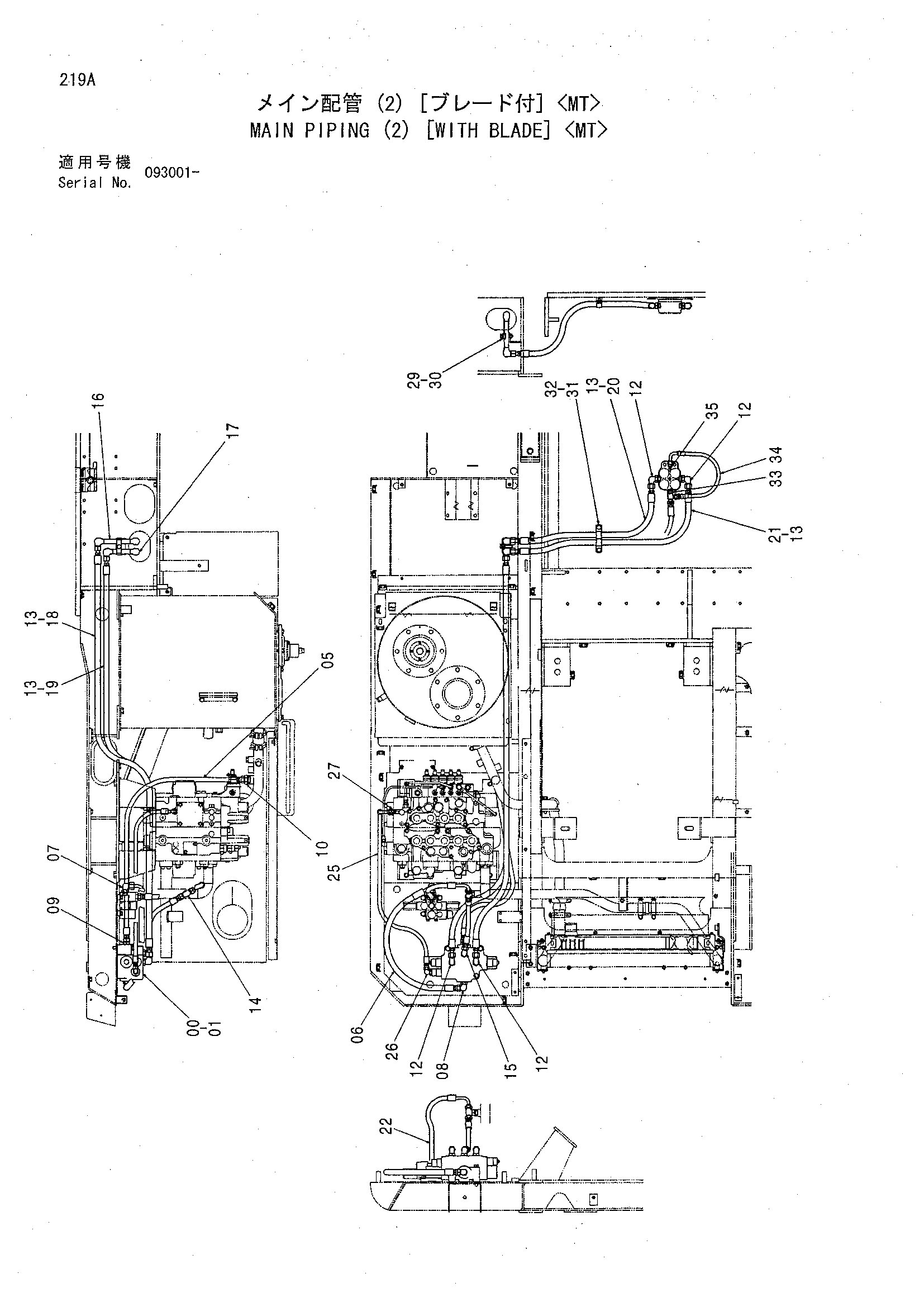

Основные гидролинии (2) [с отвал] <MT> — HITACHI CHR70
Заводская схема «Основные гидролинии (2) [с отвал] <MT>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии (2) [с отвал] <MT> HITACHI CHR70](/catalog-drawings/fb/fb2a1e26-d064-40e1-9200-830e33ee5367.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4361117 | Гидрораспределитель | 1 |
| 01 | J011290 | Болт с шайбой | 3 |
| 01 | J271290 замена: J901290 | Болт с шайбой | 3 |
| 01 | J271290 замена: J222012 | Болт с шайбой | 3 |
| 05 | 4374109 | Шланг (9-1) | 1 |
| 06 | 4300363 | Шланг (P1) | 1 |
| 07 | 4154672 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4154672 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4210361 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4279302 | Адаптер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4200580 | Угловой штуцер | 4 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 8 |
| 14 | 4221224 | Тройник | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4154672 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 9754909 | Трубка | 1 |
| 17 | 9754910 | Трубка | 1 |
| 18 | 4285812 | Шланг | 1 |
| 19 | 4250080 | Шланг | 1 |
| 20 | 4285803 | Шланг | 1 |
| 21 | 4259444 | Шланг | 1 |
| 22 | 4381923 | Шланг (10-2) | 1 |
| 25 | 4311054 | Шланг | 1 |
| 26 | 4154671 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4376657 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4053593 | Хомут трубки | 1 |
| 30 | J011050 | Болт с шайбой | 1 |
| 30 | J271050 замена: J901050 | Болт с шайбой | 1 |
| 30 | J271050 замена: J222010 | Болт с шайбой | 1 |
| 31 | 4192035 | Зажим | 2 |
| 32 | J011016 | Болт с шайбой | 2 |
| 32 | J271016 замена: J901016 | Болт с шайбой | 2 |
| 32 | J271016 замена: J222010 | Болт с шайбой | 2 |
| 33 | 4300565 | Шланг | 1 |
| 34 | 4234371 | Тройник | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4200467 | Адаптер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4327294 | Защитный кожух | 18 |
| 38 | 4327293 | Защитный кожух | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
