Гусеничная цепь 600G <MT> — HITACHI CHR70

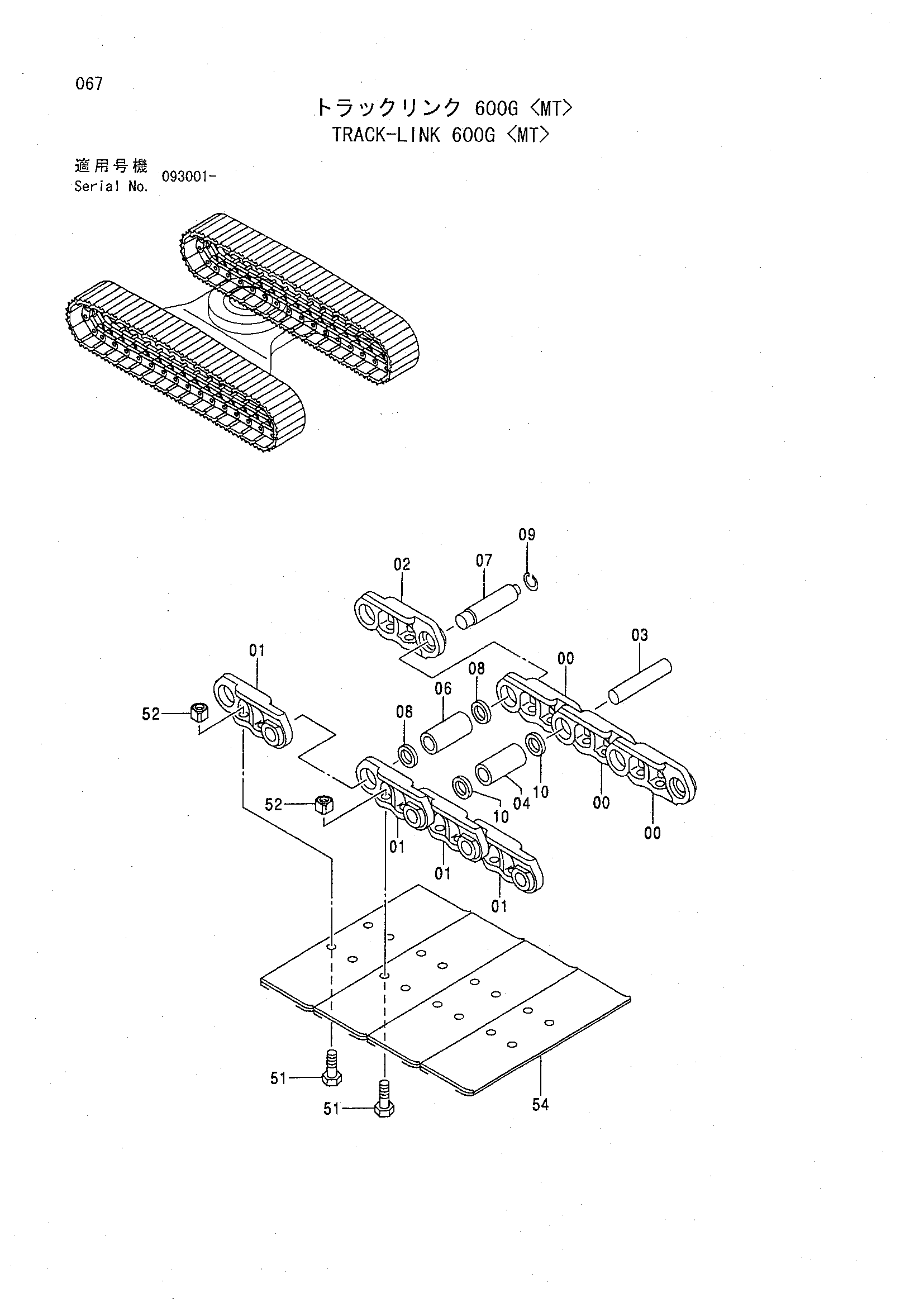

Заводская схема «Гусеничная цепь 600G <MT>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9170783 | Гусеничная цепь в сборе | 2 | |
| 00-09 | 9147695 | Гусеничная цепь в сборе | 1 |
| 00 | 1020006 | Гусеничная цепь B | 41 |
| 01 | 1020007 | Гусеничная цепь B | 42 |
| 02 | 4345300 | Гусеничная цепь M | 1 |
| 03 | 4314671 | Палец | 41 |
| 04 | 4345301 | Втулка | 41 |
| 06 | 4345302 | Соединительная втулка | 1 |
| 07 | 4267743 | Соединительный палец | 1 |
| 08 | 4379310 | Втулка | 2 |
| 09 | 4192666 | Кольцо | 1 |
| 10 | 4368183 | Уплотнение | 82 |
| 51 | 4297905 | Болт башмак | 168 |
| 52 | 4247133 | Гайка | 168 |
| 54 | 2027982 | Башмак грунтозацеп | 42 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
