Всасывающие трубопроводы <70> — HITACHI CHR70

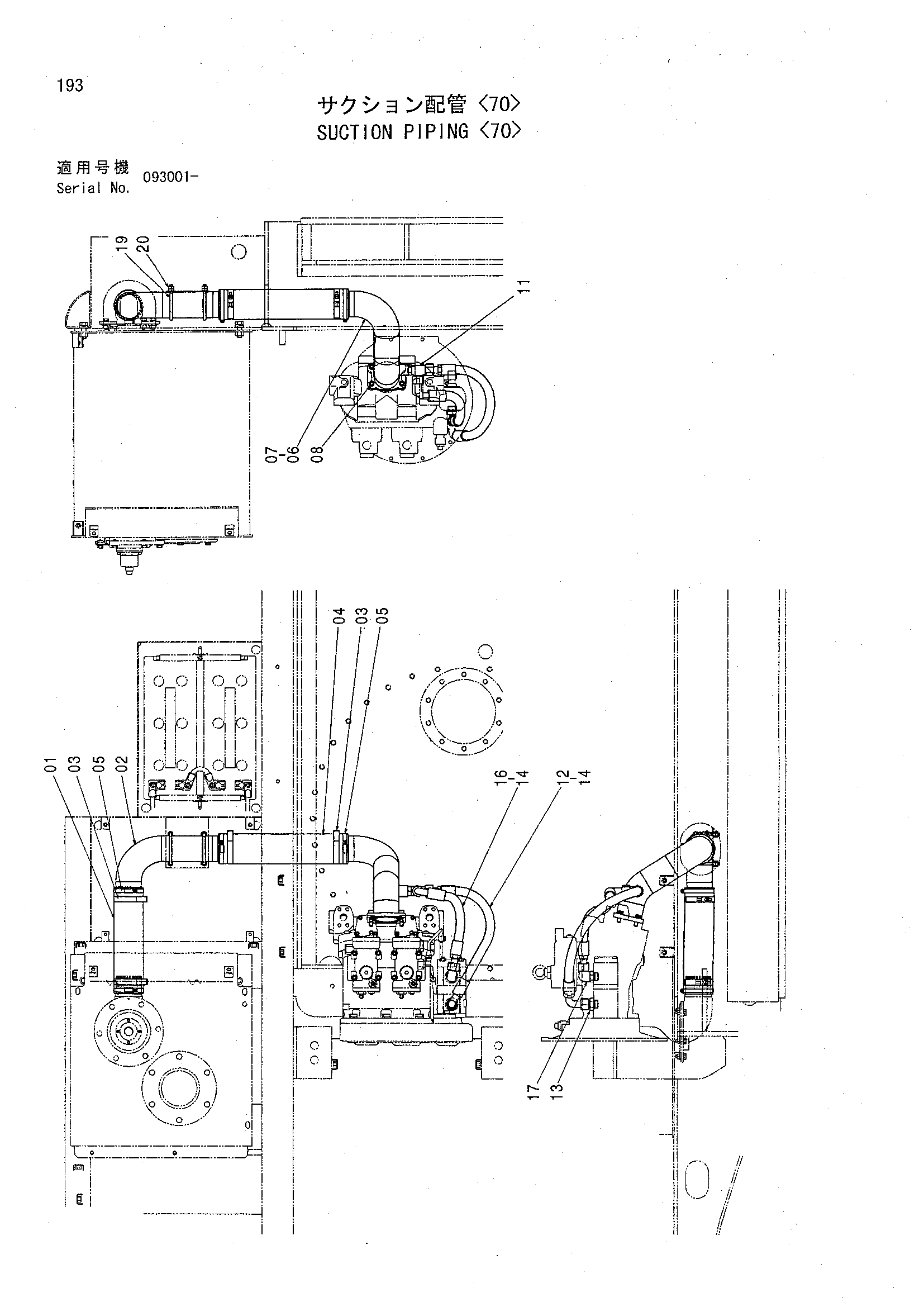

Заводская схема «Всасывающие трубопроводы <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4411556 | Резиновый шланг | 1 |
| 02 | 8074547 | Всасывающая трубка | 1 |
| 03 | 4507397 | Хомут шланга | 4 |
| 04 | 4411559 | Резиновый шланг | 1 |
| 05 | 4283535 | Хомут шланга | 4 |
| 06 | 8074548 | Коллектор SUC. | 1 |
| 07 | A811085 | Уплотнительное кольцо | 1 |
| 08 | J781228 замена: J781230 | Болт с внутренним шестигранником | 4 |
| 08 | J781230 | Болт с внутренним шестигранником | 4 |
| 11 | 4218070 | Тройник | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4329588 | Шланг | 1 |
| 13 | 4189619 | Адаптер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 4 |
| 16 | 4320234 | Шланг | 1 |
| 17 | 4157562 | Угловой штуцер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4410976 | U-образный болт | 2 |
| 20 | J950010 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
