Пилотные гидролинии (2) [с отвал] <MT> — HITACHI CHR70
Заводская схема «Пилотные гидролинии (2) [с отвал] <MT>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.

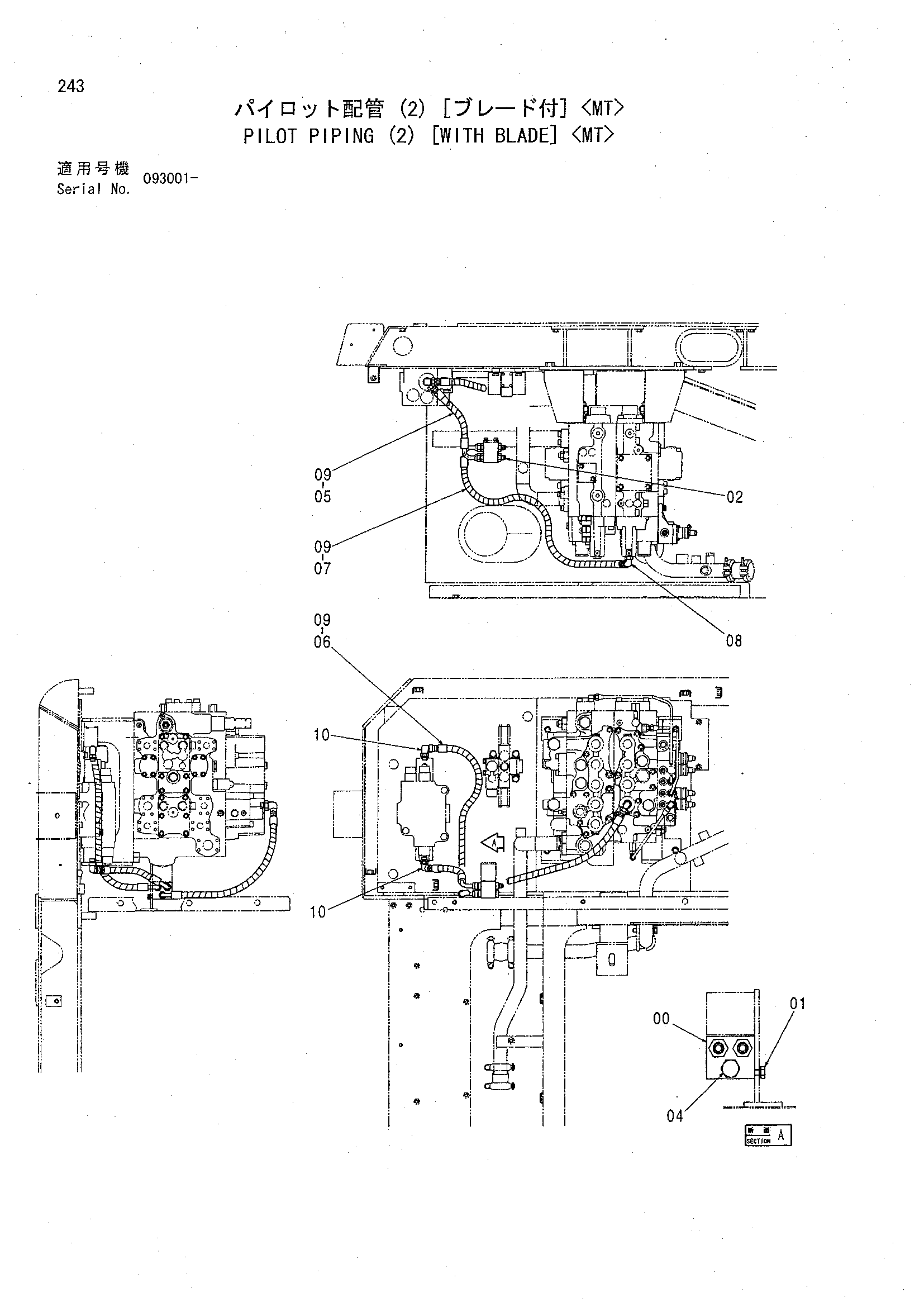

![Схема Пилотные гидролинии (2) [с отвал] <MT> HITACHI CHR70](/catalog-drawings/cc/cc58bc1e-a70b-4f0c-bc21-f0250eb40df9.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J010816 | Болт с шайбой | 2 |
| 01 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 01 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 02 | 4200466 | Адаптер | 5 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4092534 | Пробка | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4381952 | Шланг (SVP) | 1 |
| 06 | 4303075 | Шланг | 1 |
| 07 | 4290572 | Шланг | 1 |
| 08 | 4208913 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4327293 | Защитный кожух | 4 |
| 10 | 4154671 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
