Обратные трубопроводы [с отвал] <70> — HITACHI CHR70

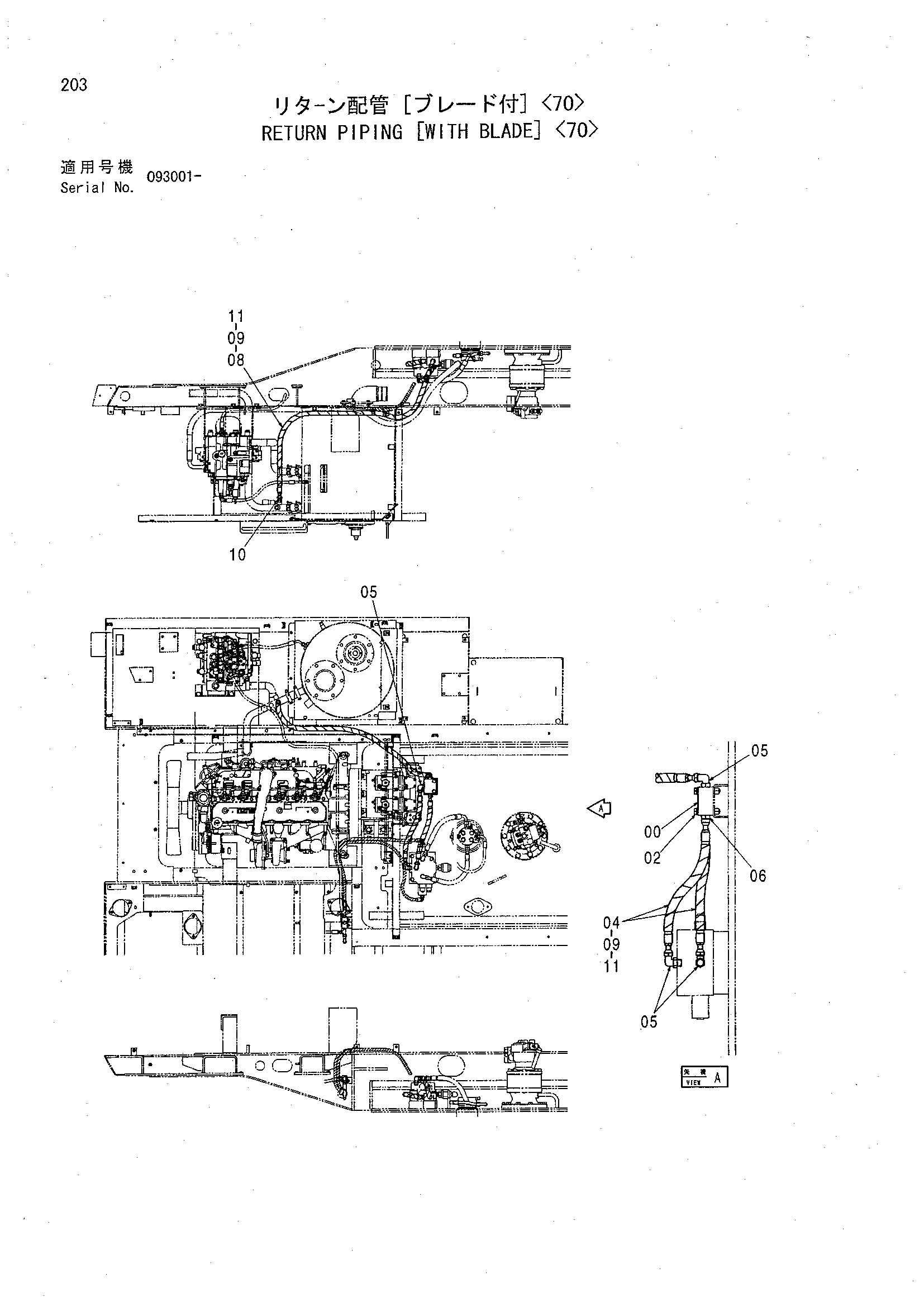

Заводская схема «Обратные трубопроводы [с отвал] <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Обратные трубопроводы [с отвал] <70> HITACHI CHR70](/catalog-drawings/2c/2cabb022-ebd3-4154-a015-7cf96cd8cf00.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3077832 | Коллектор | 1 |
| 02 | J011275 | Болт с шайбой | 2 |
| 02 | J271275 замена: J901275 | Болт с шайбой | 2 |
| 02 | J271275 замена: J222012 | Болт с шайбой | 2 |
| 04 | 4311790 | Шланг | 2 |
| 05 | 4200580 | Угловой штуцер | 4 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4189602 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4311809 | Шланг | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 6 |
| 10 | 4200655 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4044420 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
