Топливные трубопроводы — HITACHI CHR70

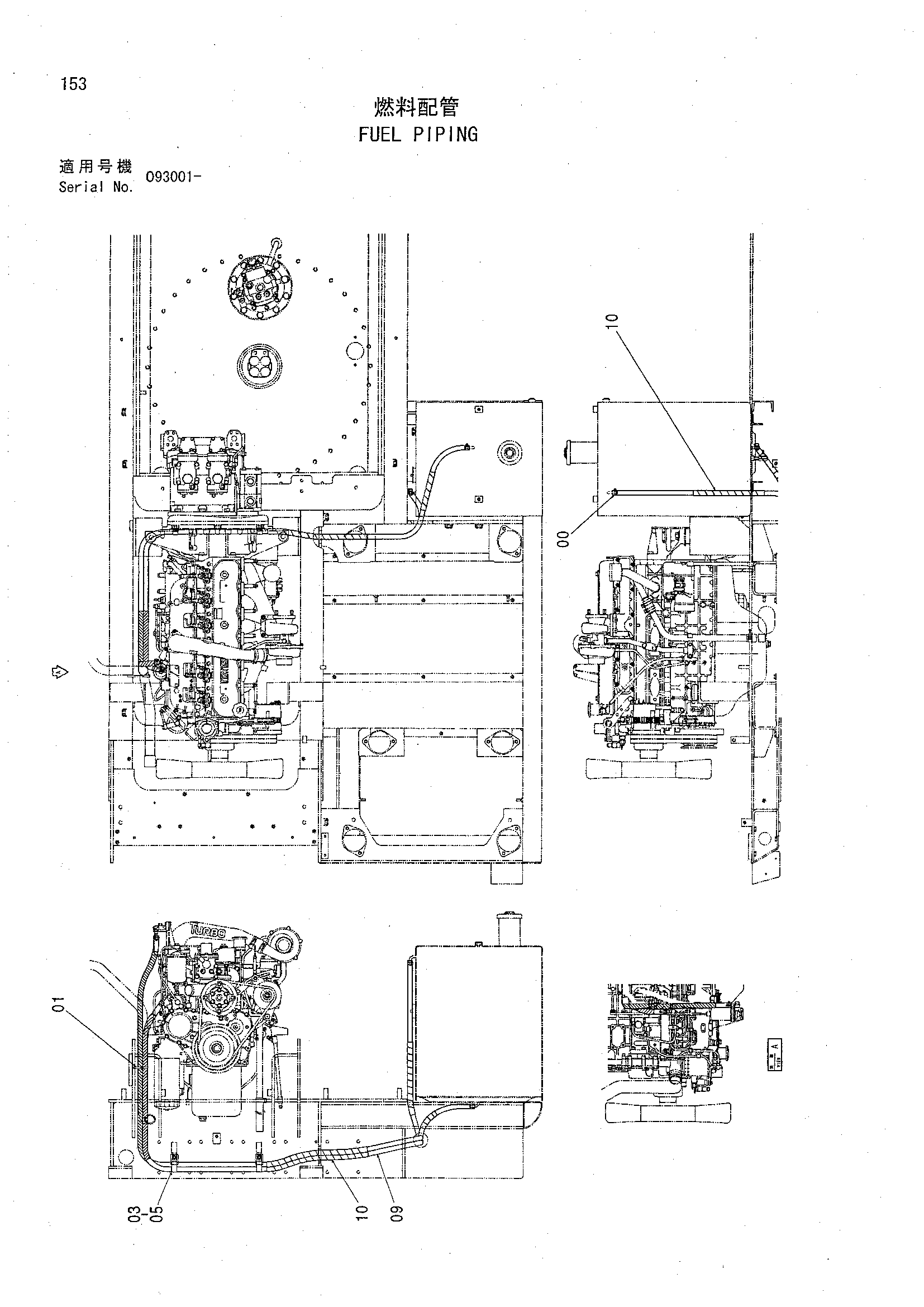

Заводская схема «Топливные трубопроводы» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4514700	Зажим шланг	4
01	4055312	Ленточный зажим	1
03	J011020	Болт с шайбой	2
03	J271020 замена: J901020	Болт с шайбой	2
03	J271020 замена: J222010	Болт с шайбой	2
05	4190266	Зажим	2
09	9170023	Топливный шланг	2
09A	4327293	Защитный кожух	1
10	4327293	Защитный кожух	4

Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
