Пилотные гидролинии (6) <70> — HITACHI CHR70

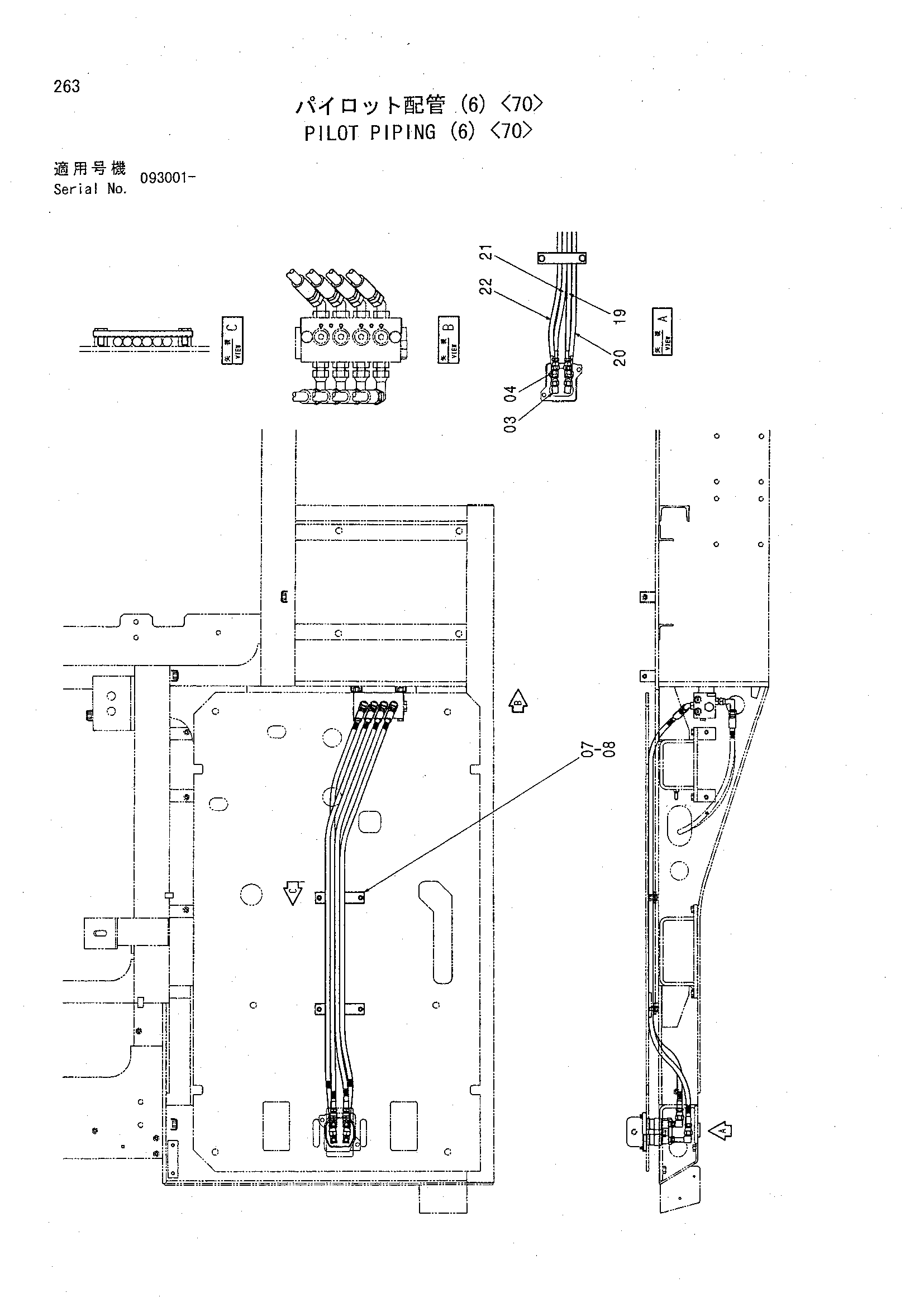

Заводская схема «Пилотные гидролинии (6) <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4278442 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4156434 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4342692 | Хомут шланга | 2 |
| 08 | J021020 | Болт с шайбой | 4 |
| 08 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 08 | J271020 замена: J222010 | Болт с шайбой | 4 |
| 19 | 4345999 | Шланг (A) | 1 |
| 20 | 4346002 | Шланг (G) | 1 |
| 21 | 4346003 | Шланг (H) | 1 |
| 22 | 4304408 | Шланг (B) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
