Основной рама в сборе <MT> — HITACHI CHR70

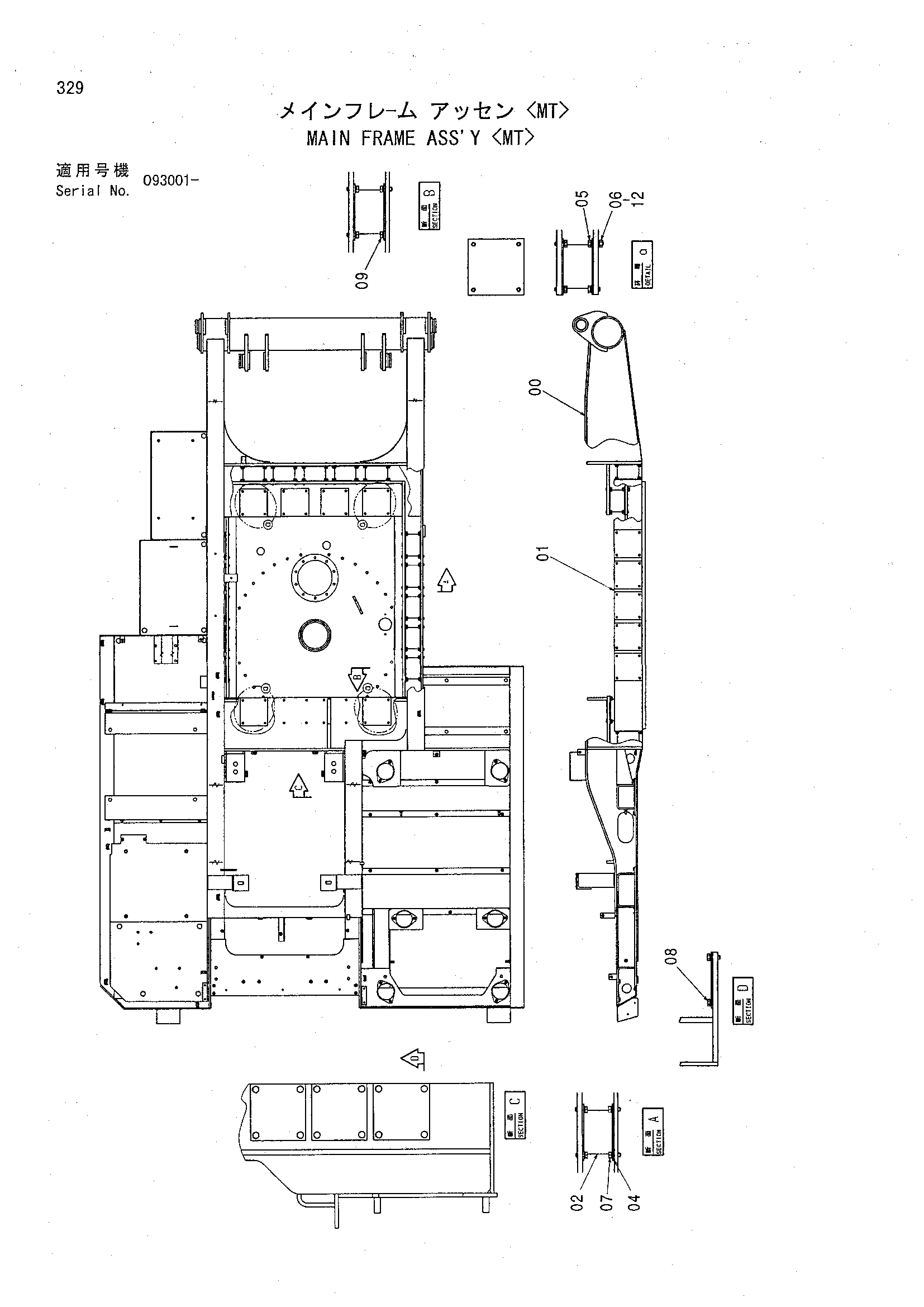

Заводская схема «Основной рама в сборе <MT>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9190798 | Основной рама в сборе <MT> | 1 | |
| 00 | 5007113 | Рама основной | 1 |
| 01 | 6019190 | Рама | 1 |
| 02 | 4404817 | Амортизатор | 28 |
| 04 | 4400743 | Упорная пластина | 30 |
| 05 | J011240 | Болт с шайбой | 4 |
| 05 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 05 | J271240 замена: J222012 | Болт с шайбой | 4 |
| 06 | J950012 | Гайка | 4 |
| 07 | J011230 | Болт с шайбой | 217 |
| 07 | J271230 замена: J901230 | Болт с шайбой | 217 |
| 07 | J271230 замена: J222012 | Болт с шайбой | 217 |
| 08 | J011225 | Болт с шайбой | 2 |
| 08 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 08 | J271225 замена: J222012 | Болт с шайбой | 2 |
| 09 | J011220 | Болт с шайбой | 1 |
| 09 | J271220 замена: J901220 | Болт с шайбой | 1 |
| 09 | J271220 замена: J222012 | Болт с шайбой | 1 |
| 12 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
