Пилотные гидролинии (4) <MT> — HITACHI CHR70

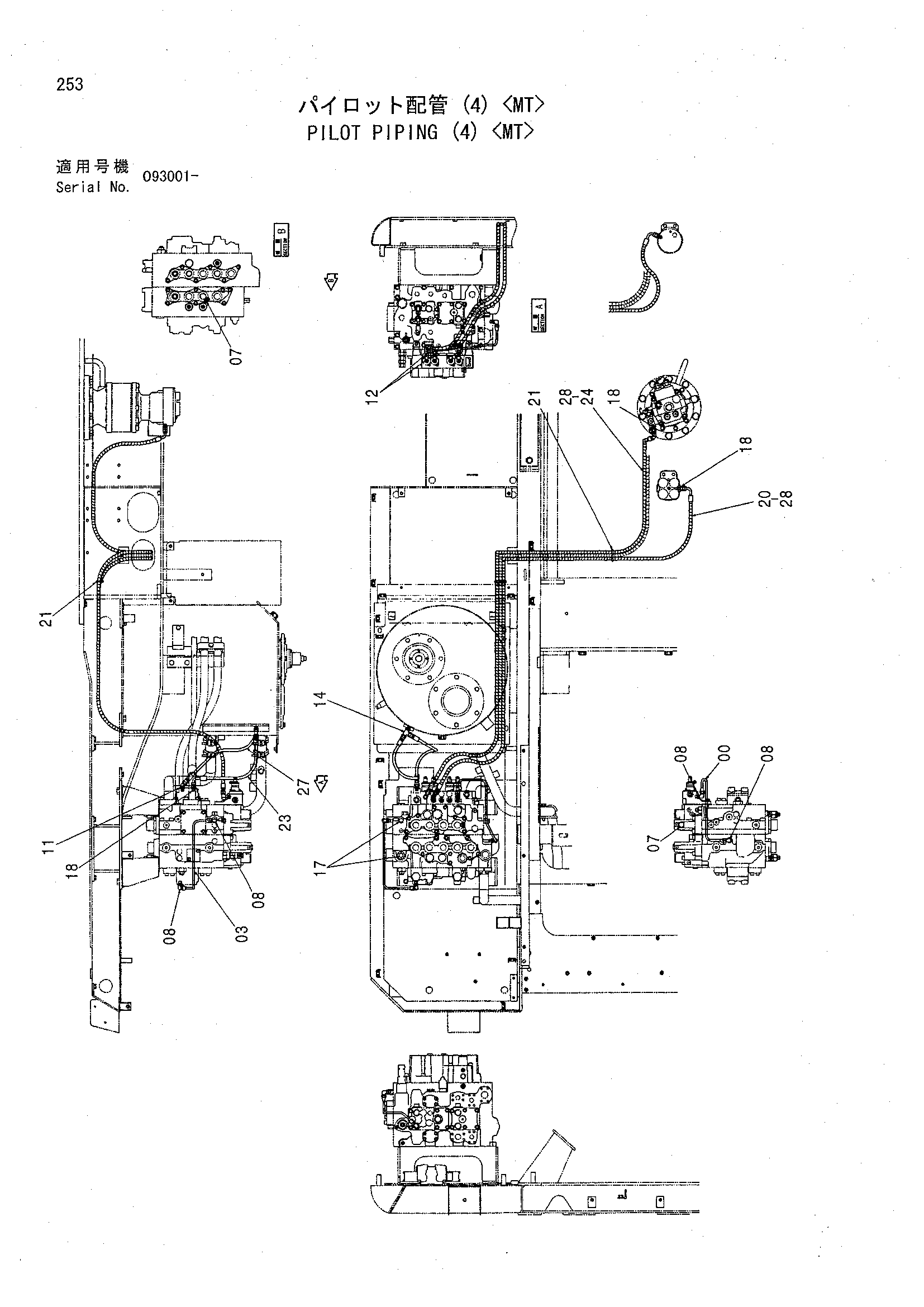

Заводская схема «Пилотные гидролинии (4) <MT>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4333884 | Трубка | 1 |
| 03 | 4333886 | Трубка | 1 |
| 07 | 4092534 | Пробка | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4293950 | Угловой штуцер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852222 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852322 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4203171 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4093624 | Пробка | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200465 | Адаптер | 3 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4440090 | Шланг (SI) | 1 |
| 21 | 4055312 | Ленточный зажим | 2 |
| 23 | 4369077 | Шланг (DA) | 1 |
| 24 | 4440091 | Шланг (SH) | 1 |
| 27 | 4366368 | Шланг (S) | 1 |
| 28 | 4327293 | Защитный кожух | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
