Пилотные гидролинии (12) <70> — HITACHI CHR70

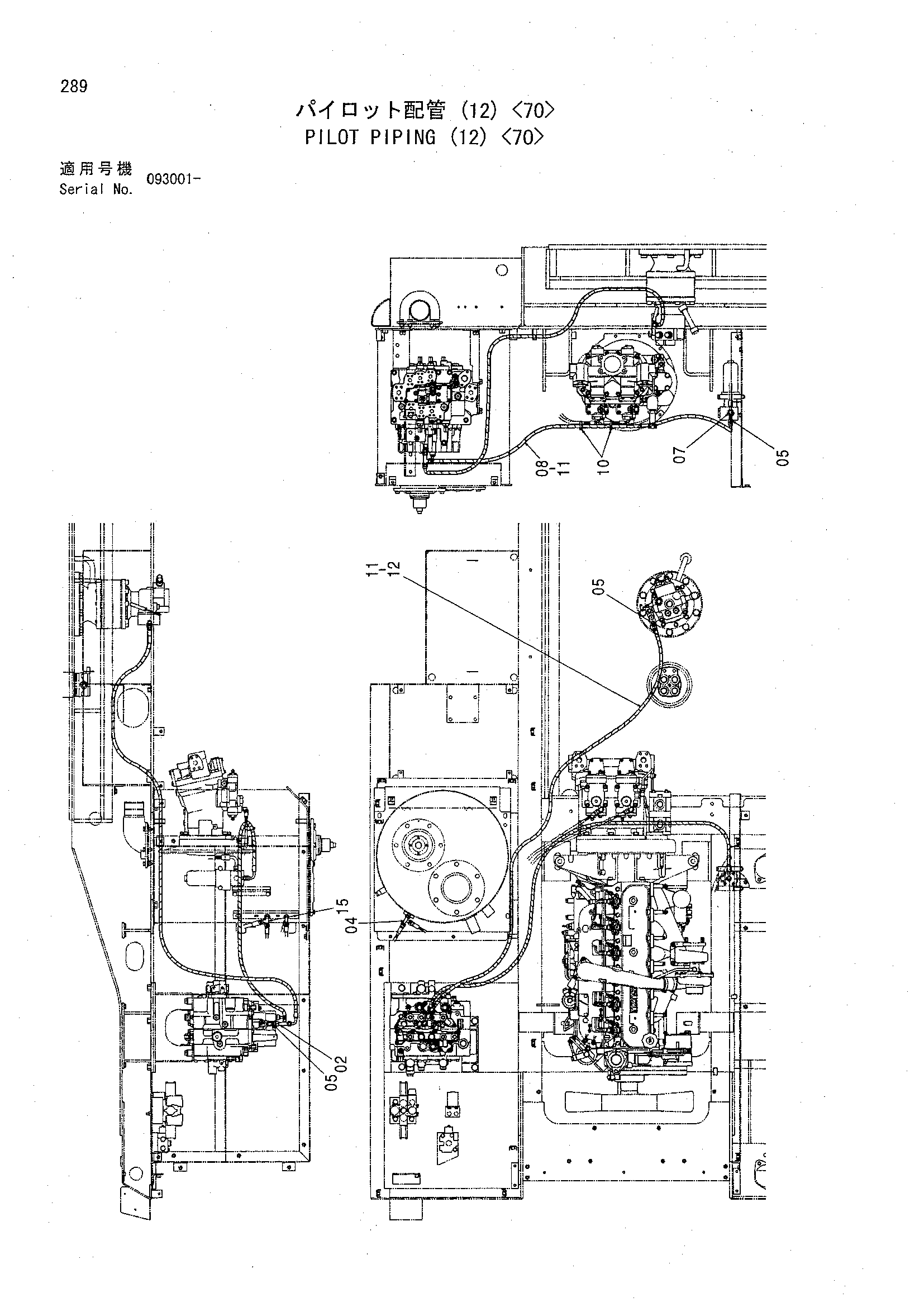

Заводская схема «Пилотные гидролинии (12) <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4252786 | Тройник | 1 |
| 04 | 4203171 | Тройник | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4200465 | Адаптер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4200469 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4334912 | Шланг | 1 |
| 10 | 4055312 | Ленточный зажим | 2 |
| 11 | 4133527 | Защитный кожух | 10 |
| 12 | 4449711 | Шланг (D9) | 1 |
| 15 | 4239713 | Тройник | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
