Основные гидролинии (1) <70> — HITACHI CHR70

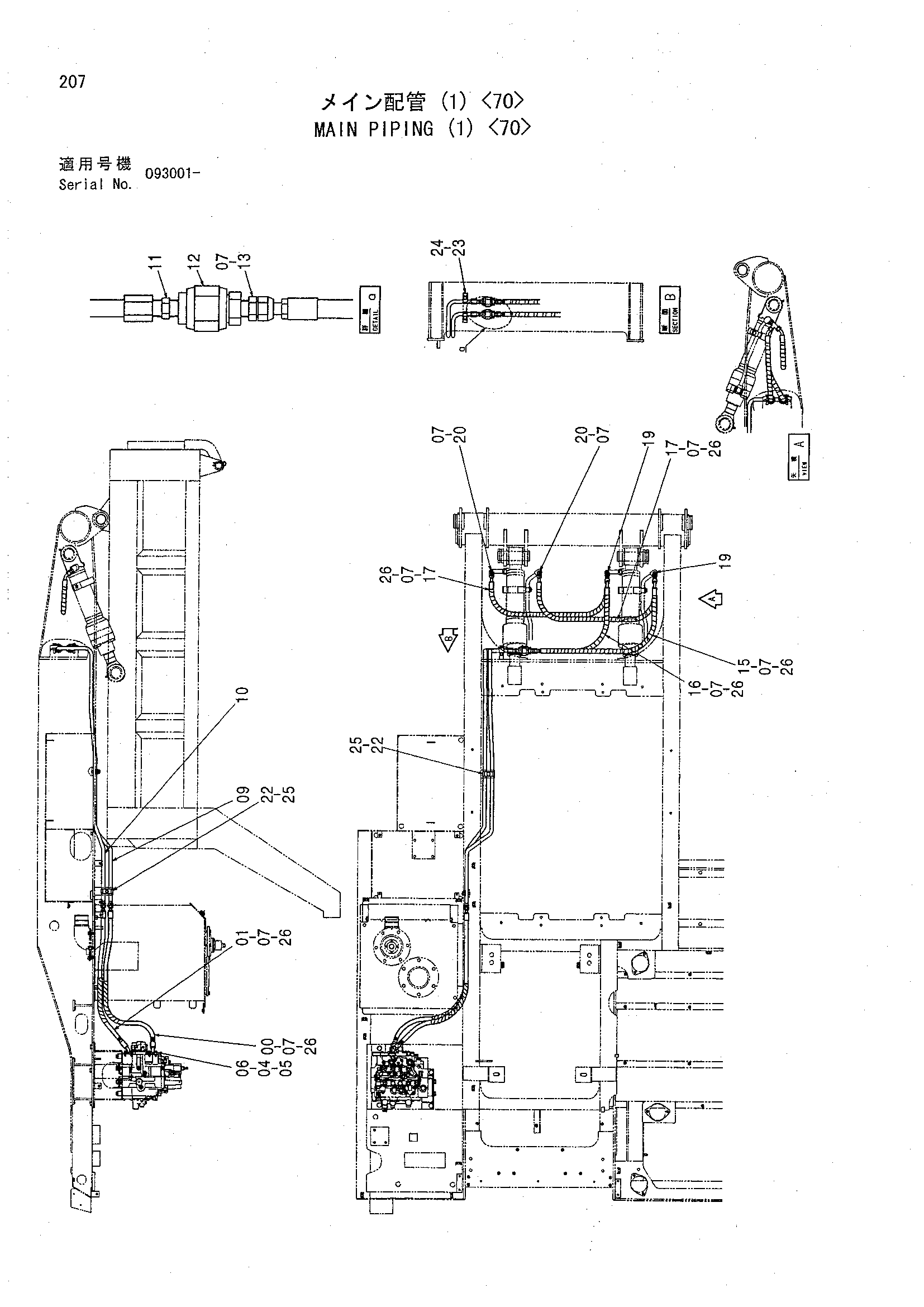

Заводская схема «Основные гидролинии (1) <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4412697 | Шланг | 1 |
| 01 | 4412696 | Шланг | 1 |
| 04 | 4510173 | Разъёмный фланец | 4 |
| 05 | J780825 | Болт с внутренним шестигранником | 8 |
| 06 | 4510167 | Уплотнительное кольцо | 2 |
| 07 | 4138938 | Уплотнительное кольцо | 10 |
| 09 | 8074829 | Трубка | 1 |
| 10 | 8074830 | Трубка | 1 |
| 11 | 94-1703 | Адаптер | 2 |
| 12 | 4146466 | Клапан словретур | 2 |
| 13 | 4210942 | Адаптер | 2 |
| 15 | 4311068 | Шланг | 1 |
| 16 | 4327466 | Шланг | 1 |
| 17 | 4438979 | Шланг | 2 |
| 19 | 4205383 | Тройник | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4189602 | Адаптер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4189858 | Хомут трубки | 2 |
| 23 | 4190125 | Хомут трубки | 2 |
| 24 | J011255 | Болт с шайбой | 2 |
| 24 | J271255 замена: J901255 | Болт с шайбой | 2 |
| 24 | J271255 замена: J222012 | Болт с шайбой | 2 |
| 25 | J011245 | Болт с шайбой | 2 |
| 25 | J271245 замена: J901245 | Болт с шайбой | 2 |
| 25 | J271245 замена: J222012 | Болт с шайбой | 2 |
| 26 | 4327294 | Защитный кожух | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
