Нижняя защита <MT> — HITACHI CHR70

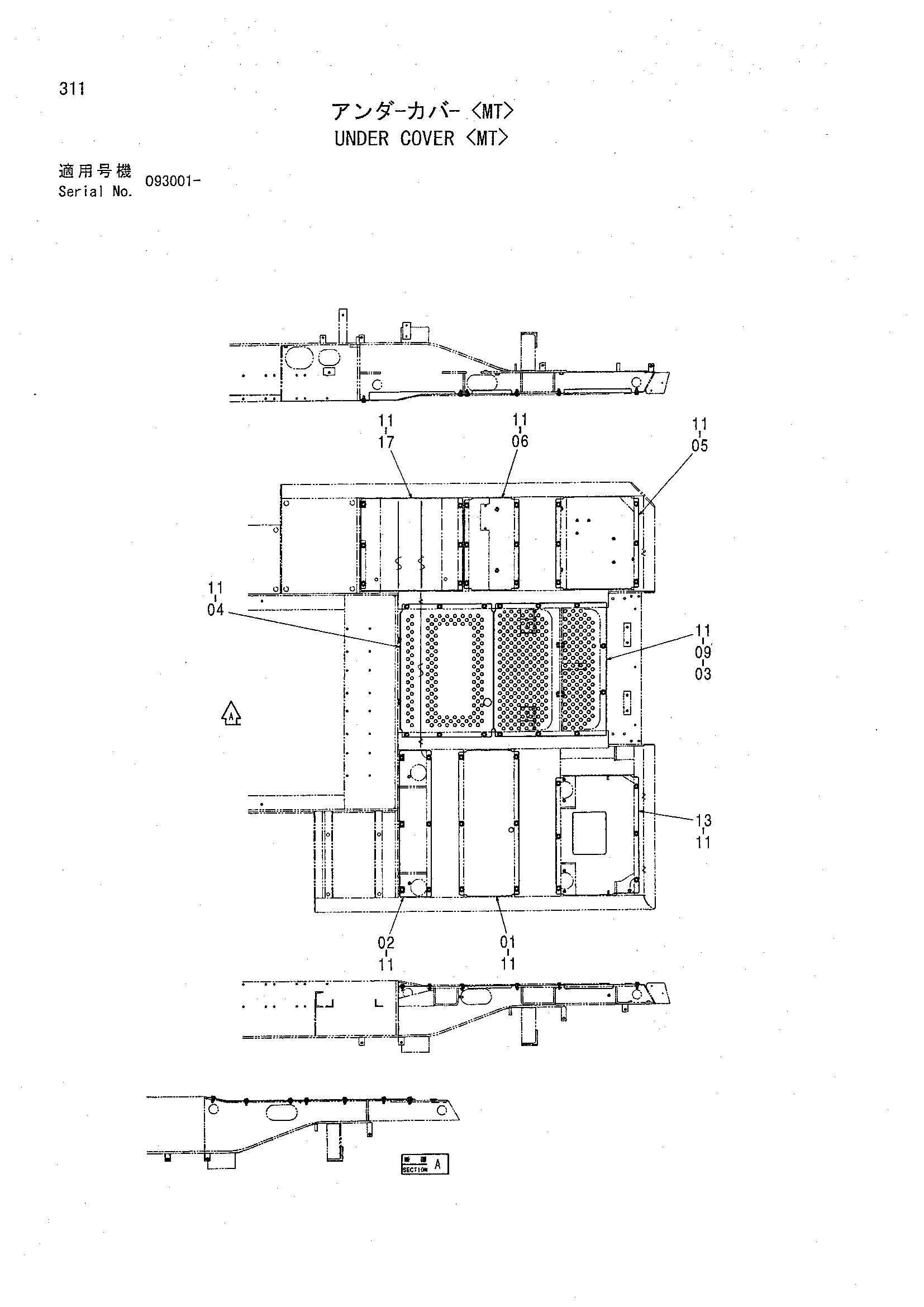

Заводская схема «Нижняя защита <MT>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3089409 | Крышка | 1 |
| 02 | 4437394 | Крышка | 1 |
| 03 | 8080211 | Крышка | 1 |
| 04 | 3089408 | Крышка | 1 |
| 05 | 3082442 | Крышка | 1 |
| 06 | 3082443 | Крышка | 1 |
| 07 | 7038503 | Крышка | 1 |
| 09 | J031040 | Болт с шайбой | 2 |
| 09 | J281040 замена: J901040 | Болт с шайбой | 2 |
| 09 | J281040 замена: 4486055 | Болт с шайбой | 2 |
| 11 | J031035 | Болт с шайбой | 48 |
| 11 | J281035 замена: J901035 | Болт с шайбой | 48 |
| 11 | J281035 замена: 4486055 | Болт с шайбой | 48 |
| 13 | 3089540 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
