Пилотные гидролинии (5-2) <MT> — HITACHI CHR70

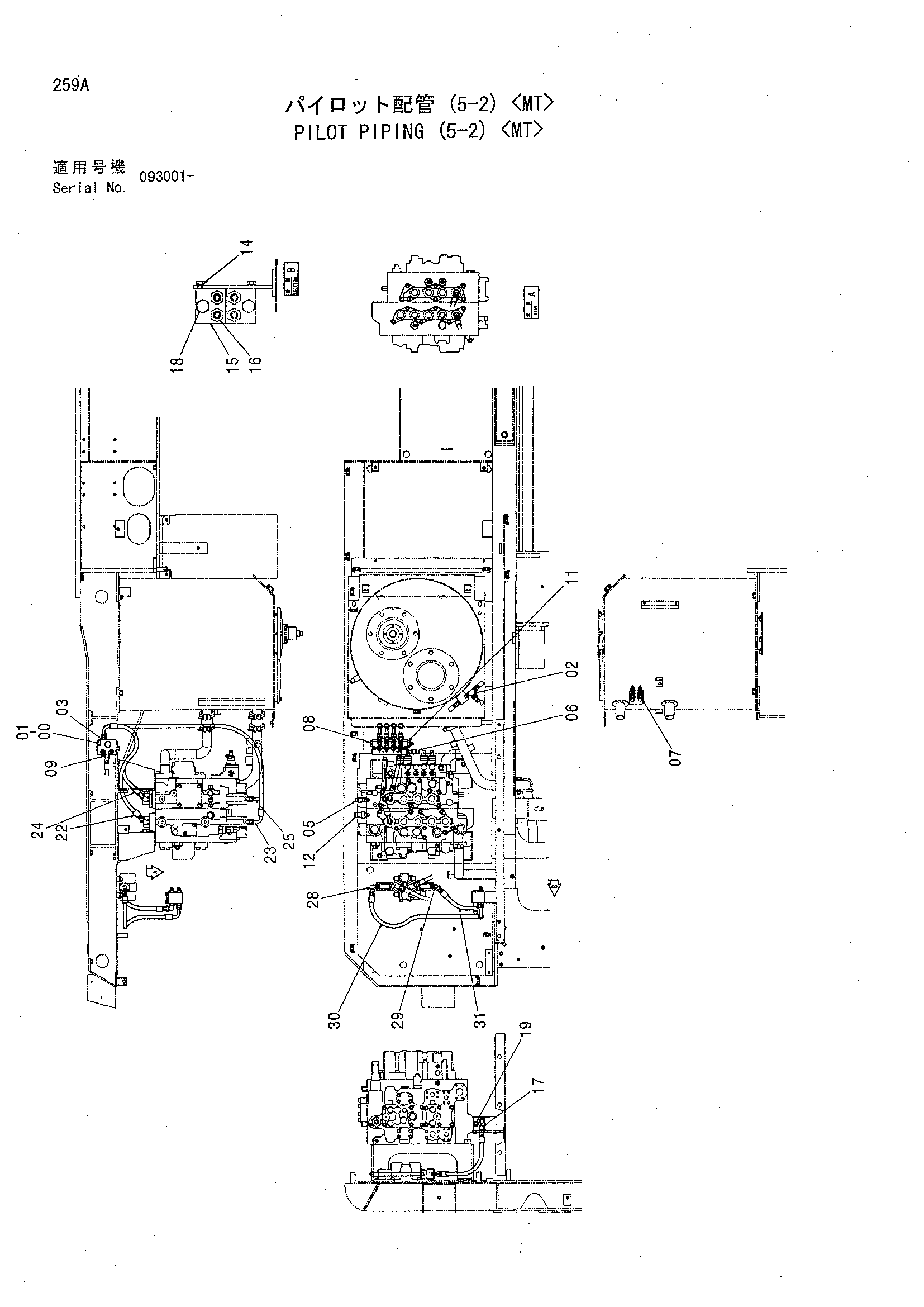

Заводская схема «Пилотные гидролинии (5-2) <MT>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4325812 | Клапан регулировочный | 1 |
| 01 | 4305337 | Болт с шайбой | 2 |
| 02 | 4364784 | Тройник | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4200466 | Адаптер | 4 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4380677 | Выключатель | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4254563 | Датчик давления | 1 |
| 06A | 4113154 | Уплотнительное кольцо | 1 |
| 07 | 4332040 | Датчик давления | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4174541 | Пробка | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852133 | Адаптер | 4 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4200469 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4353686 | Датчик давления | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | J020820 | Болт с шайбой | 2 |
| 14 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 14 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 15 | 4330230 | Челночный клапан | 1 |
| 16 | 4200466 | Адаптер | 3 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4154671 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4092534 | Пробка | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4333040 | Выключатель | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4440096 | Пластиковый шланг (9) | 1 |
| 23 | 4440094 | Пластиковый шланг (10) | 1 |
| 24 | 4440098 | Пластиковый шланг (11) | 1 |
| 25 | 4440093 | Пластиковый шланг (12) | 1 |
| 28 | 4156434 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4286916 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4440099 | Шланг пласти (A1) | 1 |
| 31 | 4440095 | Пластиковый шланг (B1) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
