Пилотные гидролинии (отвал) — HITACHI CHR70

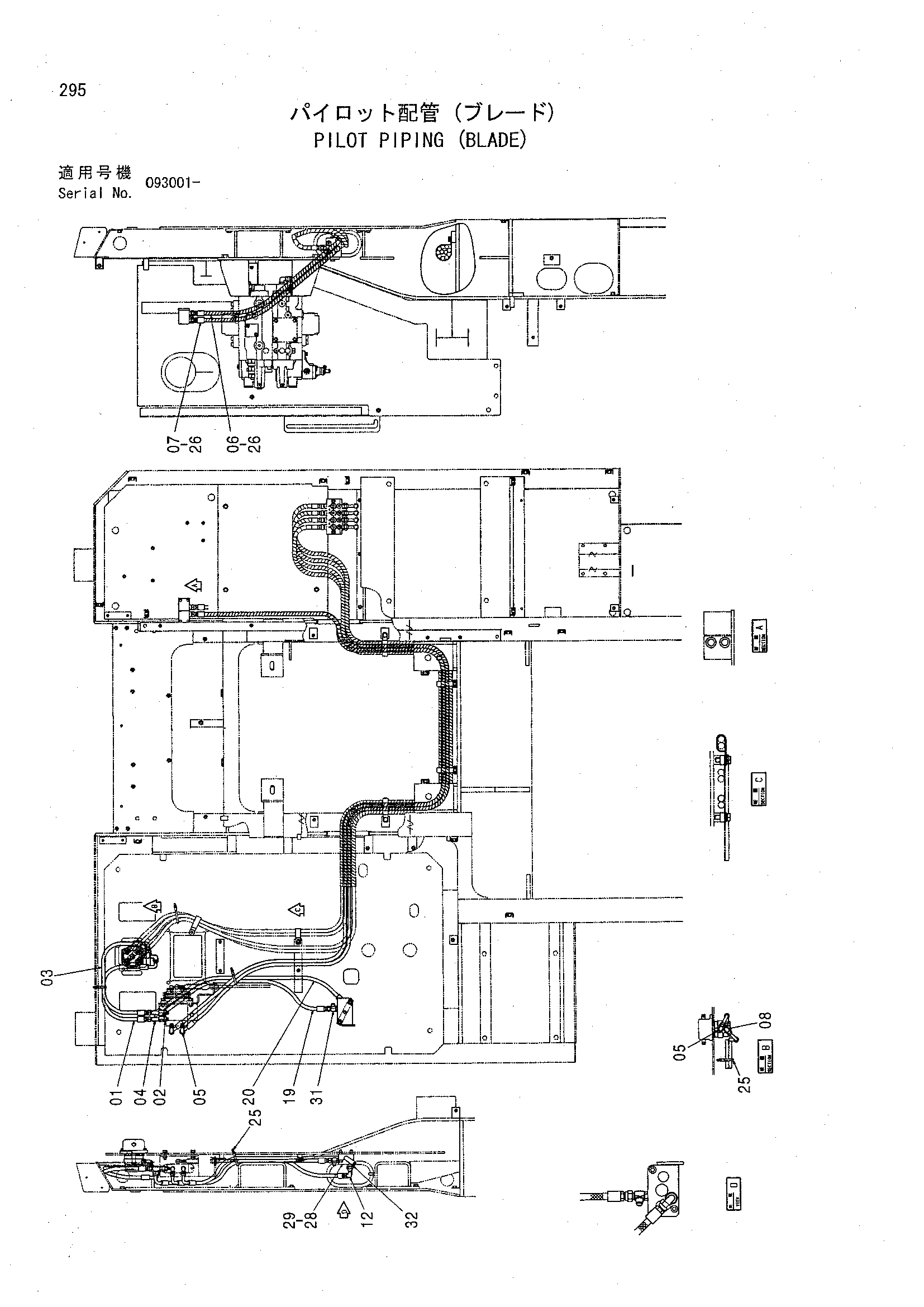

Заводская схема «Пилотные гидролинии (отвал)» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4282194 | Шланг | 1 |
| 02 | 4200467 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4332940 | Шланг | 1 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 05 | 4156434 | Угловой штуцер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4376809 | Шланг (2) | 1 |
| 07 | 4376808 | Шланг (1) | 1 |
| 08 | 4278442 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4239976 | Унион S | 1 |
| 19 | 4360873 | Шланг | 1 |
| 20 | 4346008 | Нейлоновый шланг | 1 |
| 25 | 4055312 | Ленточный зажим | 2 |
| 26 | 4327293 | Защитный кожух | 10 |
| 28 | 4334827 | Запорный клапан | 1 |
| 29 | J781045 | Болт с внутренним шестигранником | 2 |
| 31 | 4367031 | Фильтр | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A852133 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
