Рычаг управления (отвал) <70> — HITACHI CHR70

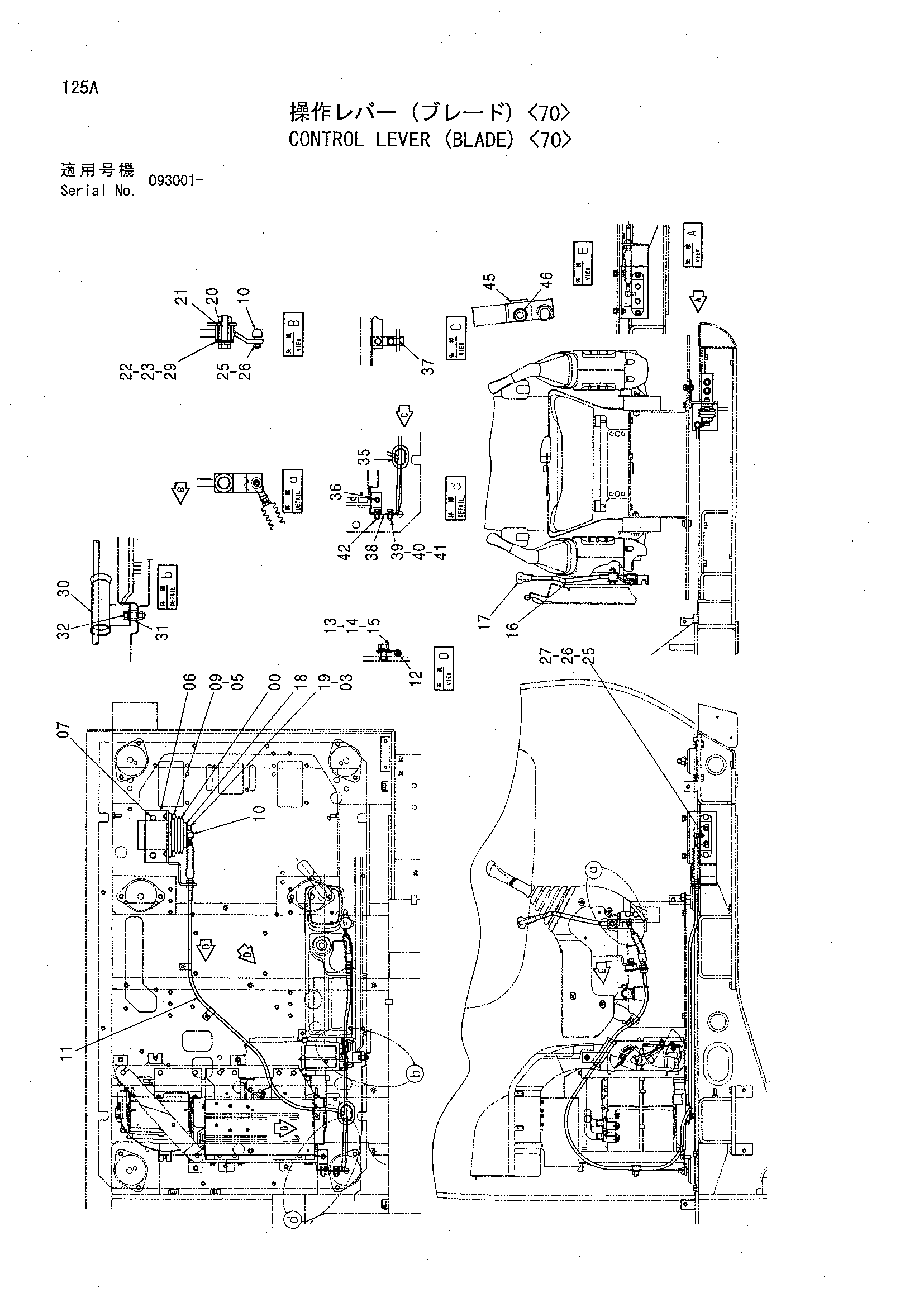

Заводская схема «Рычаг управления (отвал) <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330467 | Пилотный клапан | 1 |
| 03 | A590910 | Пружинная шайба | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | 7033089 | Кронштейн | 1 |
| 07 | J021035 | Болт с шайбой | 2 |
| 07 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 07 | J271035 замена: J222010 | Болт с шайбой | 2 |
| 09 | J781030 | Болт с внутренним шестигранником | 2 |
| 10 | 4056017 | Шарнир | 2 |
| 11 | 4385352 | Трос управления | 1 |
| 12 | 4190261 | Зажим | 3 |
| 13 | J901020 | Болт | 3 |
| 14 | A590110 | Плоская шайба | 3 |
| 15 | A590910 | Пружинная шайба | 3 |
| 16 | 8069533 | Рычаг | 1 |
| 17 | 4280117 | Рукоятка | 1 |
| 18 | 4455732 | Кронштейн | 1 |
| 19 | J781016 | Болт с внутренним шестигранником | 2 |
| 20 | 4279507 | Коллер | 1 |
| 21 | 4280297 | Втулка | 1 |
| 22 | 449490 | Плоская шайба | 1 |
| 23 | A590912 | Пружинная шайба | 1 |
| 25 | M500605 | Гайка | 2 |
| 26 | A590906 | Пружинная шайба | 2 |
| 27 | A590106 | Плоская шайба | 1 |
| 29 | J901250 | Болт | 1 |
| 30 | 8068766 | Кронштейн | 1 |
| 31 | 4383309 | Проставка | 1 |
| 32 | J020830 | Болт с шайбой | 1 |
| 32 | J260830 замена: J900830 | Болт с шайбой | 1 |
| 32 | J260830 замена: A590108 | Болт с шайбой | 1 |
| 35 | 4276794 | Резиновая втулка | 1 |
| 36 | 4384264 | Пластина | 1 |
| 37 | 4190261 | Зажим | 1 |
| 38 | 9748549 | Кронштейн | 1 |
| 39 | J901030 | Болт | 1 |
| 40 | A590910 | Пружинная шайба | 1 |
| 41 | A590110 | Плоская шайба | 1 |
| 42 | J021030 | Болт с шайбой | 1 |
| 42 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 42 | J271030 замена: J222010 | Болт с шайбой | 1 |
| 45 | 9760042 | Кронштейн | 1 |
| 46 | J051235 | Болт с шайбой | 1 |
| 46 | J271235 замена: J901235 | Болт с шайбой | 1 |
| 46 | J271235 замена: J222012 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
