Пилотные гидролинии (5) <70> — HITACHI CHR70

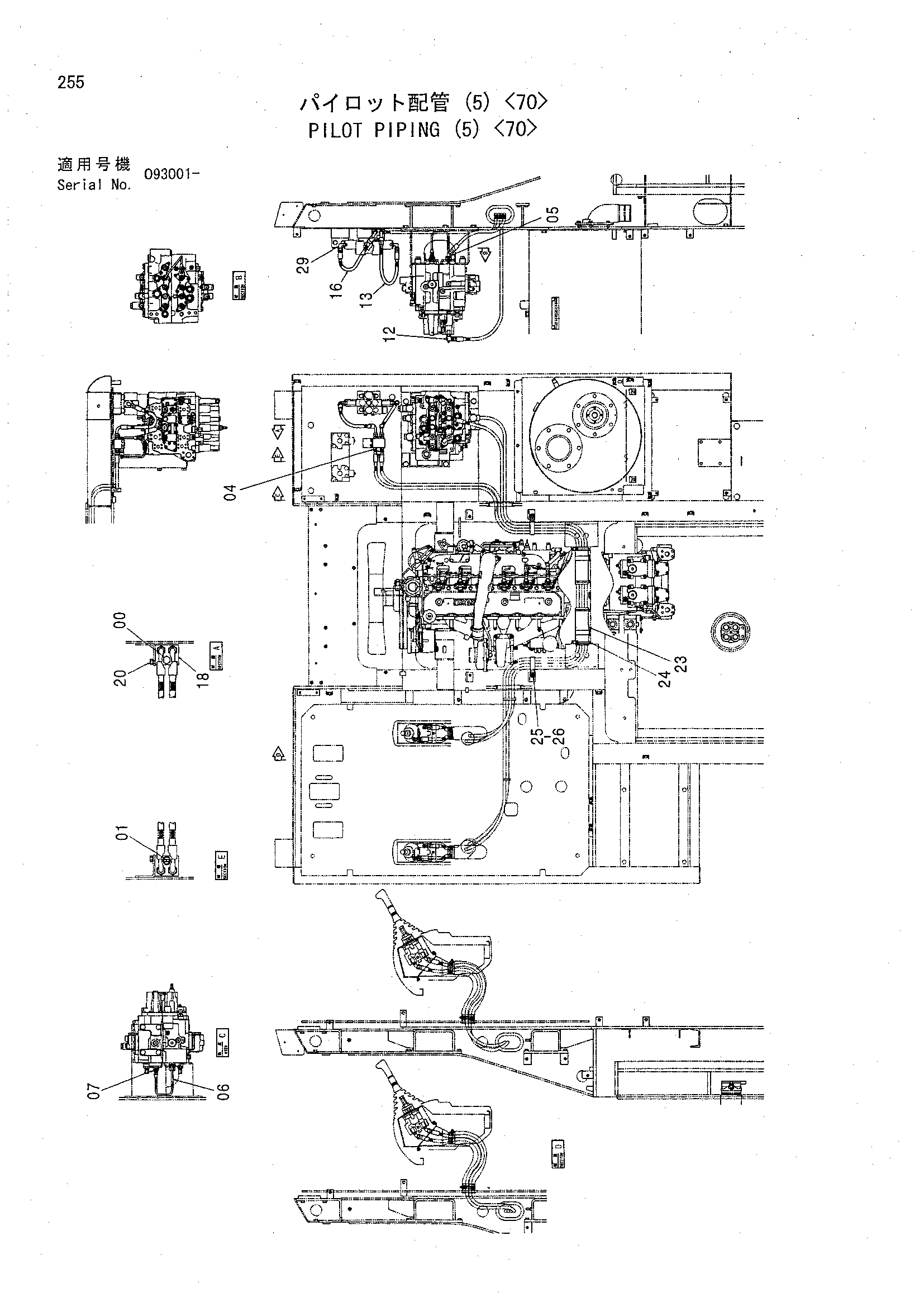

Заводская схема «Пилотные гидролинии (5) <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4093624 | Пробка | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4333040 | Выключатель | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4200466 | Адаптер | 5 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4190244 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4339377 | Трубка | 1 |
| 07 | 4255305 | Штуцер трубки | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4208913 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4355423 | Шланг | 1 |
| 16 | 4372103 | Шланг (P) | 1 |
| 18 | 4330230 | Челночный клапан | 1 |
| 20 | J011025 | Болт с шайбой | 2 |
| 20 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 20 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 23 | 4219918 | Резиновая втулка | 2 |
| 24 | 4055312 | Ленточный зажим | 4 |
| 25 | 4193816 | Зажим | 4 |
| 26 | J021020 | Болт с шайбой | 4 |
| 26 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 26 | J271020 замена: J222010 | Болт с шайбой | 4 |
| 29 | 4156434 | Угловой штуцер | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
