Отвал трубопроводы <70> — HITACHI CHR70

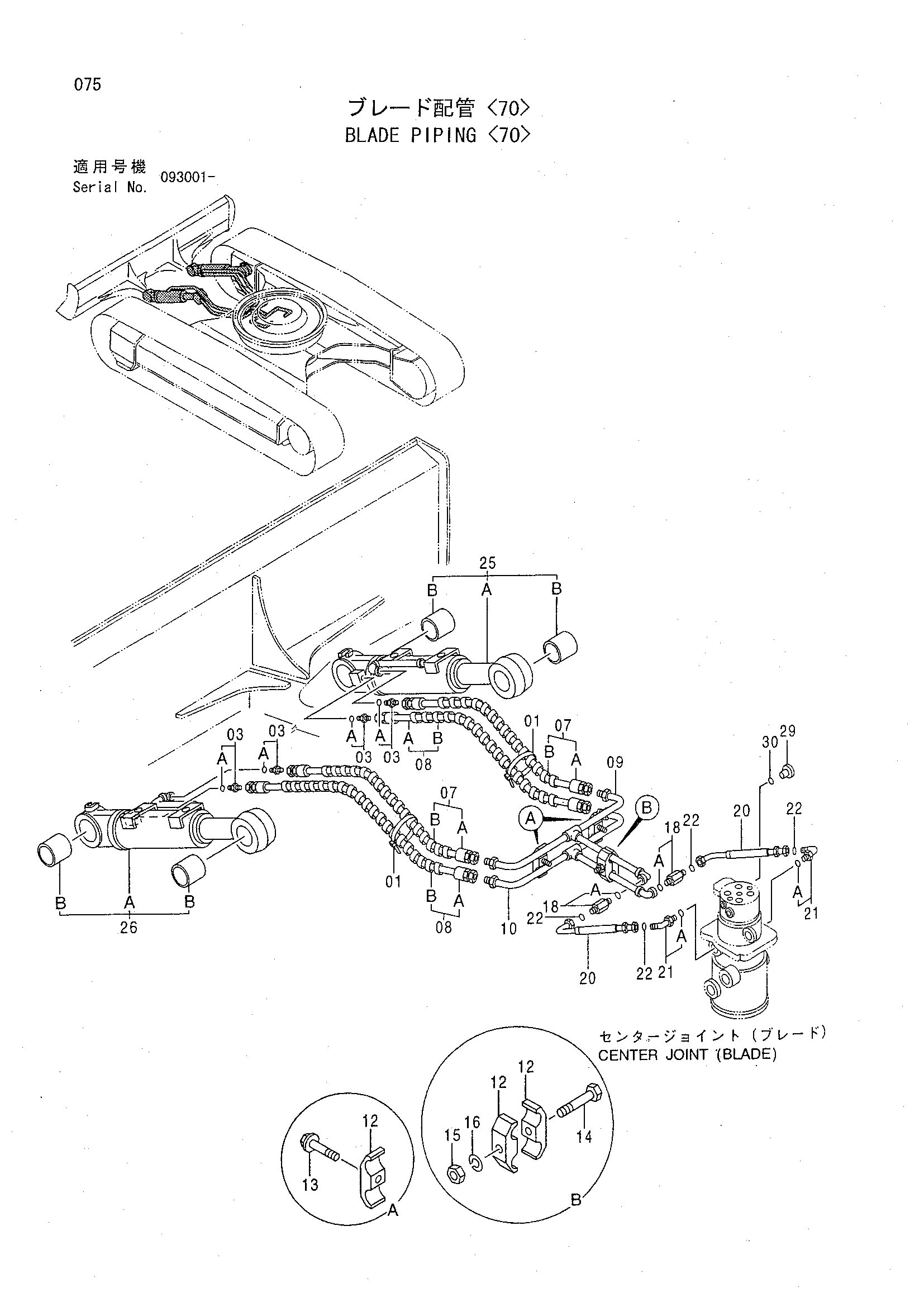

Заводская схема «Отвал трубопроводы <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4121859 | Ленточный зажим | 2 |
| 03 | 4200466 | Адаптер | 4 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 9159742 | Шланг в сборе | 2 |
| 07A | 4366089 | Шланг | 1 |
| 07B | 4327294 | Защитный кожух | 2 |
| 08 | 9159742 | Шланг в сборе | 2 |
| 08A | 4366089 | Шланг | 1 |
| 08B | 4327294 | Защитный кожух | 2 |
| 09 | 8064678 | Трубка | 1 |
| 10 | 8064677 | Трубка | 1 |
| 12 | 4189858 | Хомут трубки | 4 |
| 13 | J011250 | Болт с шайбой | 2 |
| 13 | J271250 замена: J901250 | Болт с шайбой | 2 |
| 13 | J271250 замена: J222012 | Болт с шайбой | 2 |
| 14 | J901260 | Болт | 1 |
| 15 | J950012 | Гайка | 1 |
| 16 | A590912 | Пружинная шайба | 1 |
| 18 | 4339197 | Адаптер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4361509 | Шланг | 2 |
| 21 | 4200580 | Угловой штуцер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4138938 | Уплотнительное кольцо | 4 |
| 25 | 9187648 | Гидроцилиндр отвала (правый) | 1 |
| 25A | 4397512 | Гидроцилиндр отвала | 1 |
| 25B | 4376210 | Втулка | 2 |
| 26 | 9187647 | Гидроцилиндр отвала (левый) | 1 |
| 26A | 4397513 | Гидроцилиндр отвала | 1 |
| 26B | 4376210 | Втулка | 2 |
| 29 | 4336166 | Пробка | 1 |
| 30 | 964255 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
