Пилотные гидролинии (13) <70> — HITACHI CHR70

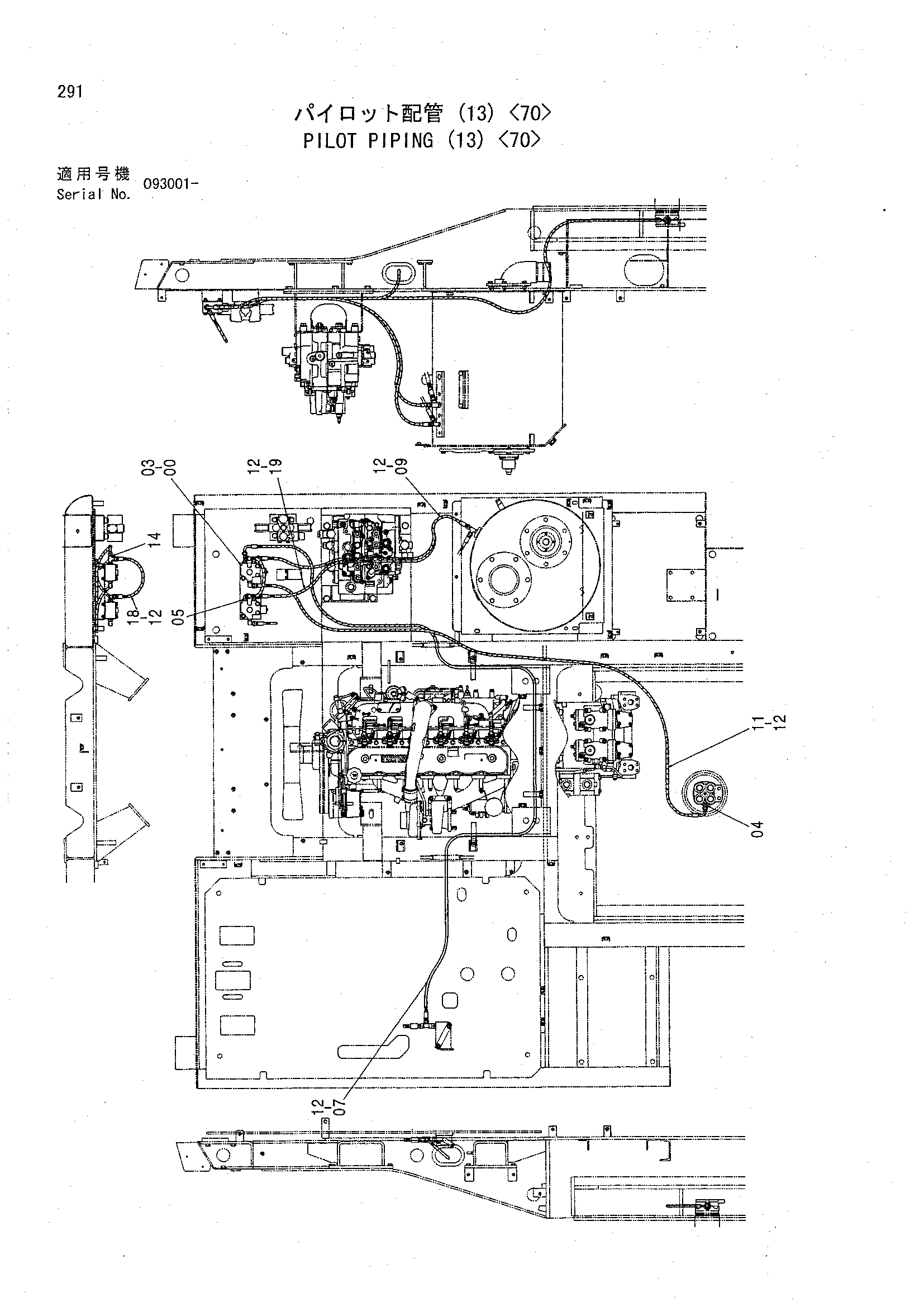

Заводская схема «Пилотные гидролинии (13) <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4210647 | Электромагнитный клапан | 2 |
| 03 | J020870 | Болт с шайбой | 4 |
| 03 | J260870 замена: J900870 | Болт с шайбой | 4 |
| 03 | J260870 замена: A590108 | Болт с шайбой | 4 |
| 04 | 4200465 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4154670 | Угловой штуцер | 4 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4375322 | Шланг | 1 |
| 09 | 4402081 | Шланг | 1 |
| 11 | 4402075 | Шланг | 1 |
| 12 | 4133527 | Защитный кожух | 12 |
| 14 | 4219346 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4396311 | Шланг (PS) | 1 |
| 19 | 4392191 | Шланг (T6) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
