Пилотные гидролинии (3) <70> — HITACHI CHR70

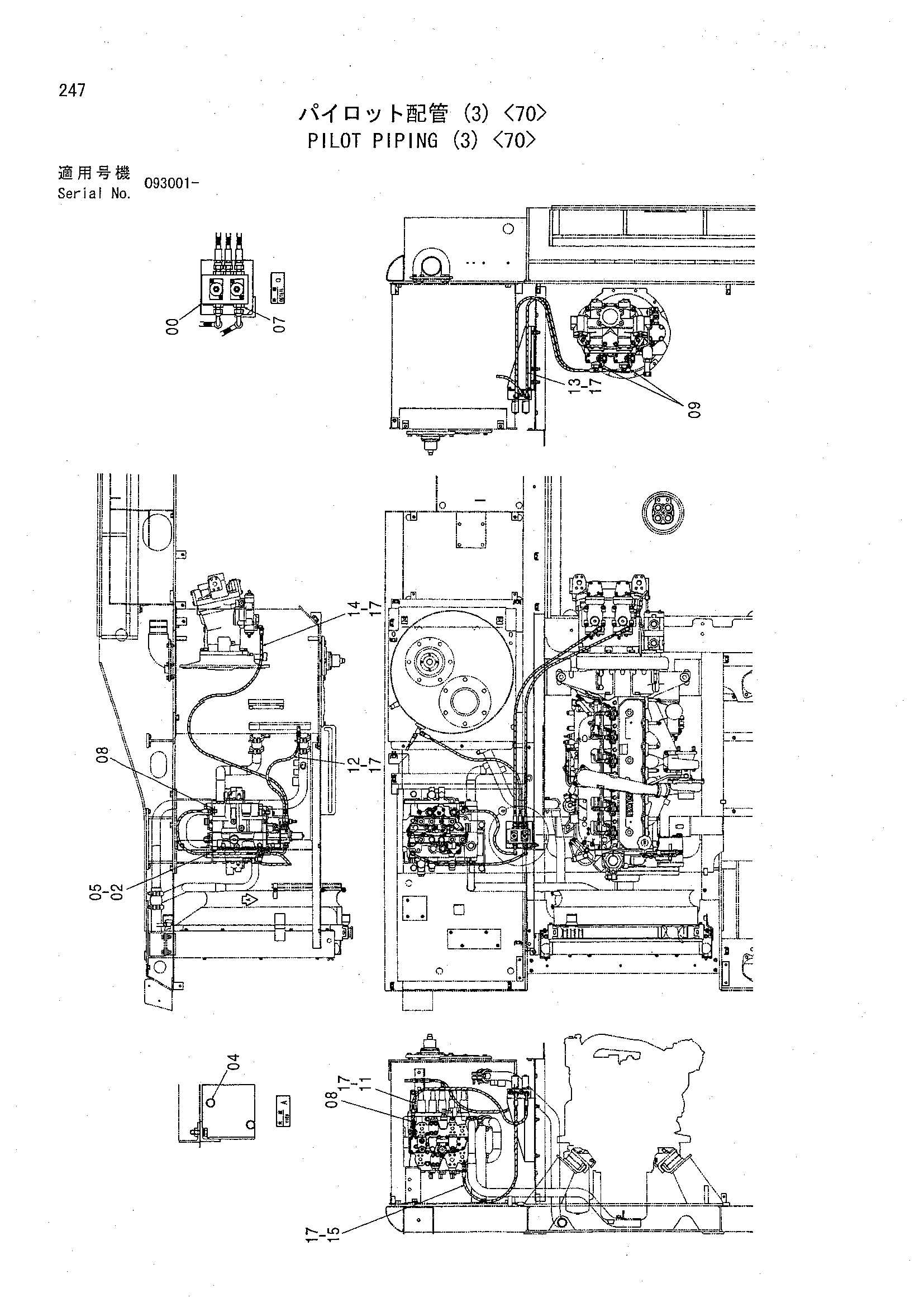

Заводская схема «Пилотные гидролинии (3) <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4294176 | Клапан переходник | 1 |
| 02 | 8077793 | Кронштейн | 1 |
| 04 | J020820 | Болт с шайбой | 2 |
| 04 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 04 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 05 | J021035 | Болт с шайбой | 3 |
| 05 | J271035 замена: J901035 | Болт с шайбой | 3 |
| 05 | J271035 замена: J222010 | Болт с шайбой | 3 |
| 07 | 4200468 | Адаптер | 5 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4200465 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4154670 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4332899 | Шланг (LT) | 1 |
| 12 | 4396337 | Шланг (P) | 1 |
| 13 | 4401962 | Шланг | 1 |
| 14 | 4401961 | Шланг (SL) | 1 |
| 15 | 4381193 | Шланг (BR) | 1 |
| 17 | 4133527 | Защитный кожух | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
