Каталог запчастей HITACHI

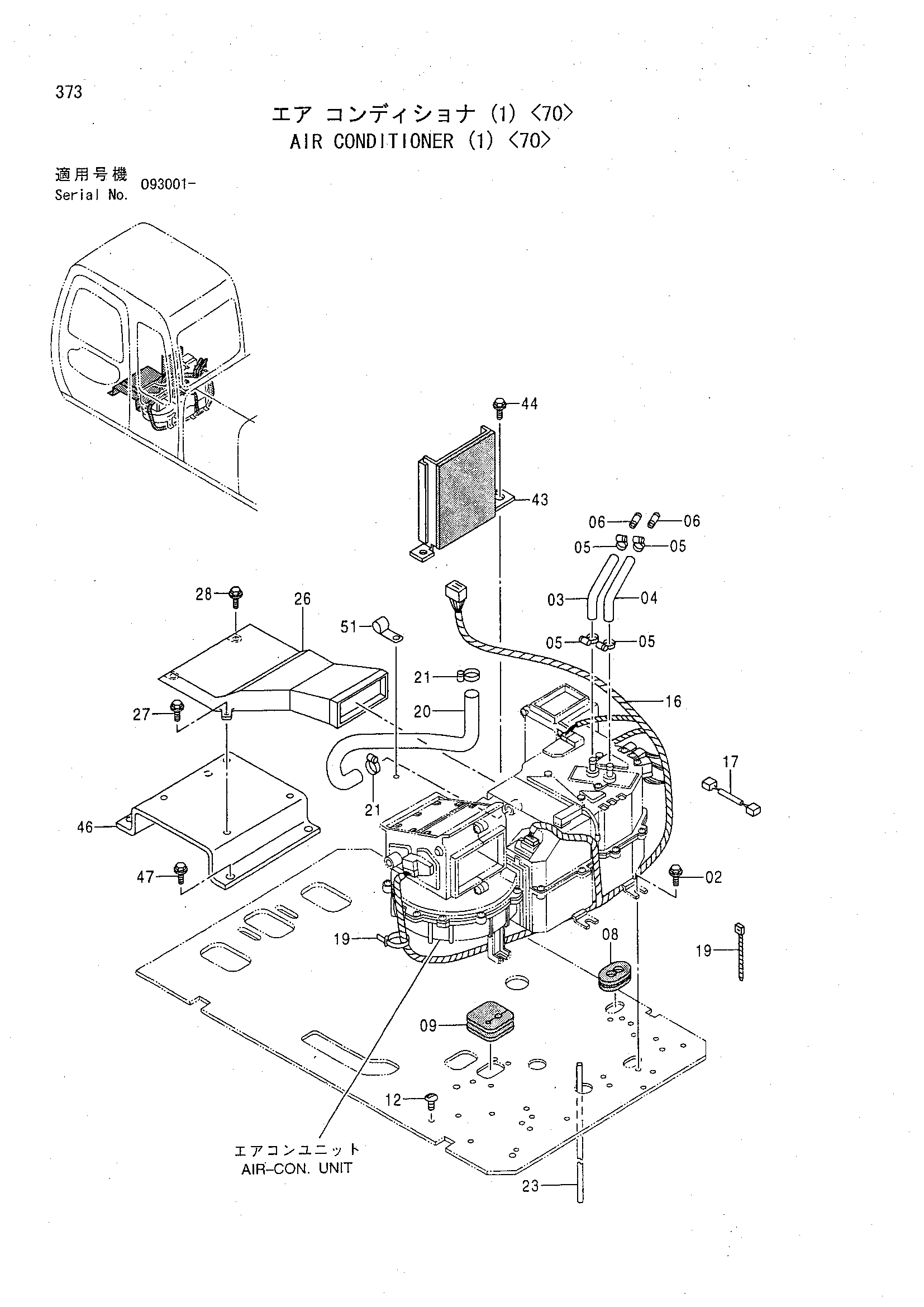

Кондиционер (1) <70> — HITACHI CHR70
Заводская схема «Кондиционер (1) <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J021025 | Болт с шайбой | 7 |
| 02 | J271025 замена: J901025 | Болт с шайбой | 7 |
| 02 | J271025 замена: J222010 | Болт с шайбой | 7 |
| 03 | 4366623 | Водяной шланг | 1 |
| 04 | 4344638 | Водяной шланг | 1 |
| 05 | 4514699 | Хомут шланга | 4 |
| 06 | 4341800 | Трубка | 2 |
| 08 | 4276794 | Резиновая втулка | 1 |
| 09 | 4351010 | Резиновая втулка | 1 |
| 12 | 4280359 | Зажим | 4 |
| 16 | 2037705 | Жгут проводов | 1 |
| 17 | 4384878 | Жгут проводов | 1 |
| 19 | 4055312 | Ленточный зажим | 4 |
| 20 | 4376279 | Шланг | 1 |
| 21 | 4011675 | Хомут шланга | 2 |
| 23 | 4366644 | Шланг | 2 |
| 26 | 4350243 | Воздуховод | 1 |
| 27 | J020820 | Болт с шайбой | 2 |
| 27 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 27 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 28 | J050820 | Болт с шайбой | 2 |
| 28 | J780820 | Болт с внутренним шестигранником | 2 |
| 44 | J021025 | Болт с шайбой | 1 |
| 44 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 44 | J271025 замена: J222010 | Болт с шайбой | 1 |
| 43 | 8068464 | Крышка | 1 |
| 44 | J021025 | Болт с шайбой | 1 |
| 44 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 44 | J271025 замена: J222010 | Болт с шайбой | 1 |
| 46 | 7031979 | Кронштейн | 1 |
| 47 | J011025 | Болт с шайбой | 4 |
| 47 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 47 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 51 | 4190275 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
