Детали пола — HITACHI CHR70

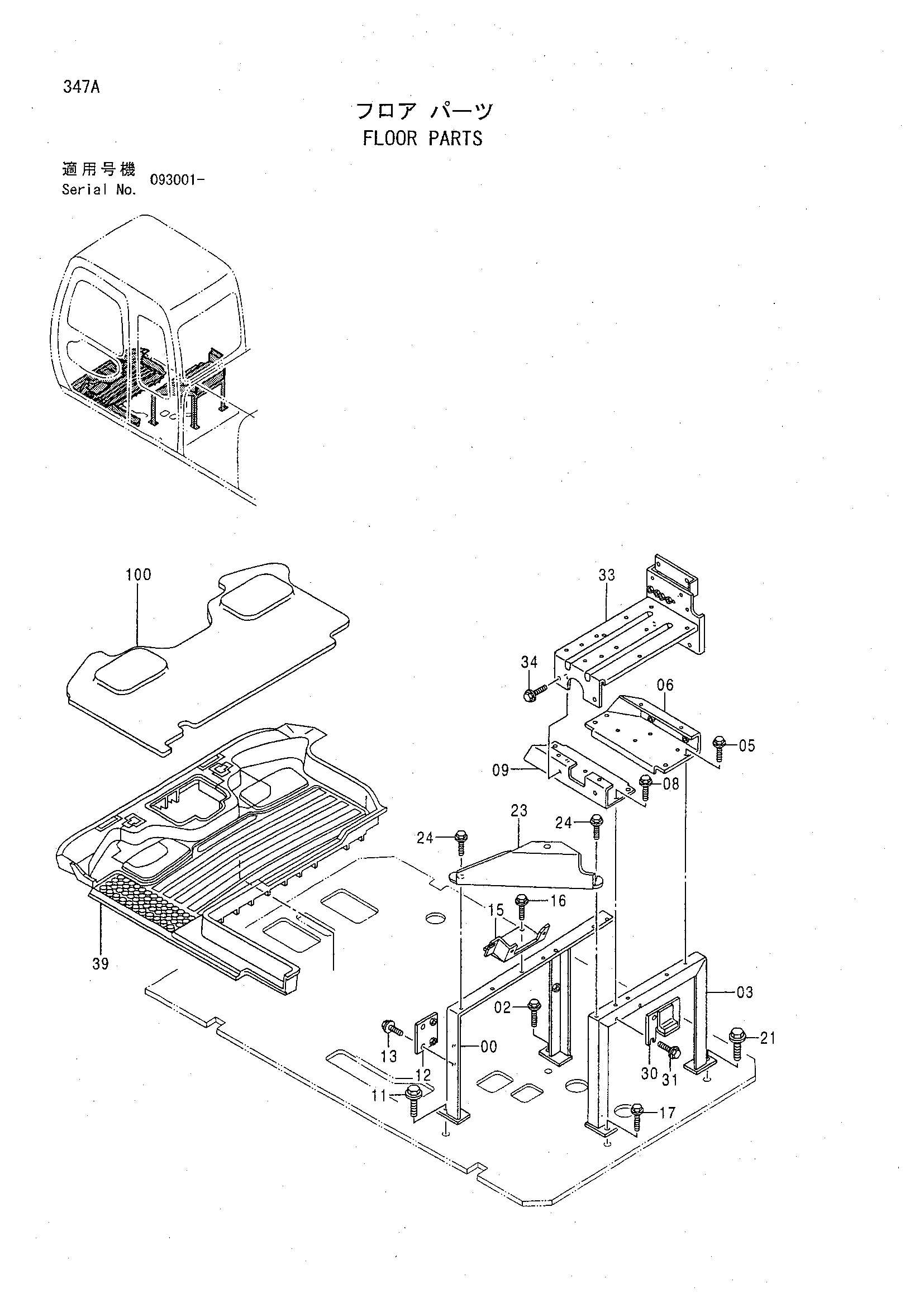

Заводская схема «Детали пола» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7029266	Опора	1
02	J011025	Болт с шайбой	1
02	J271025 замена: J901025	Болт с шайбой	1
02	J271025 замена: J222010	Болт с шайбой	1
03	7029267	Опора	1
05	J020820	Болт с шайбой	4
05	J260820 замена: J900820	Болт с шайбой	4
05	J260820 замена: A590108	Болт с шайбой	4
06	8060883	Кронштейн	1
08	J020820	Болт с шайбой	4
08	J260820 замена: J900820	Болт с шайбой	4
08	J260820 замена: A590108	Болт с шайбой	4
09	8060884	Кронштейн	1
11	J021030	Болт с шайбой	1
11	J271030 замена: J901030	Болт с шайбой	1
11	J271030 замена: J222010	Болт с шайбой	1
12	9743487	Кронштейн	1
13	J020820	Болт с шайбой	2
13	J260820 замена: J900820	Болт с шайбой	2
13	J260820 замена: A590108	Болт с шайбой	2
15	8060885	Кронштейн	1
16	J020820	Болт с шайбой	2
16	J260820 замена: J900820	Болт с шайбой	2
16	J260820 замена: A590108	Болт с шайбой	2
17	J011025	Болт с шайбой	1
17	J271025 замена: J901025	Болт с шайбой	1
17	J271025 замена: J222010	Болт с шайбой	1
21	J021030	Болт с шайбой	1
21	J271030 замена: J901030	Болт с шайбой	1
21	J271030 замена: J222010	Болт с шайбой	1
23	9743628	Кронштейн	1
24	J020820	Болт с шайбой	2
24	J260820 замена: J900820	Болт с шайбой	2
24	J260820 замена: A590108	Болт с шайбой	2
30	8061717	Кронштейн	1
31	J020820	Болт с шайбой	2
31	J260820 замена: J900820	Болт с шайбой	2
31	J260820 замена: A590108	Болт с шайбой	2
33	7029268	Кронштейн	1
34	J020820	Болт с шайбой	4
34	J260820 замена: J900820	Болт с шайбой	4
34	J260820 замена: A590108	Болт с шайбой	4
39	0002043	Коврик пола	1
100	4367286	Флоор-карпет	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
