Пилотные гидролинии (8) <MT> — HITACHI CHR70

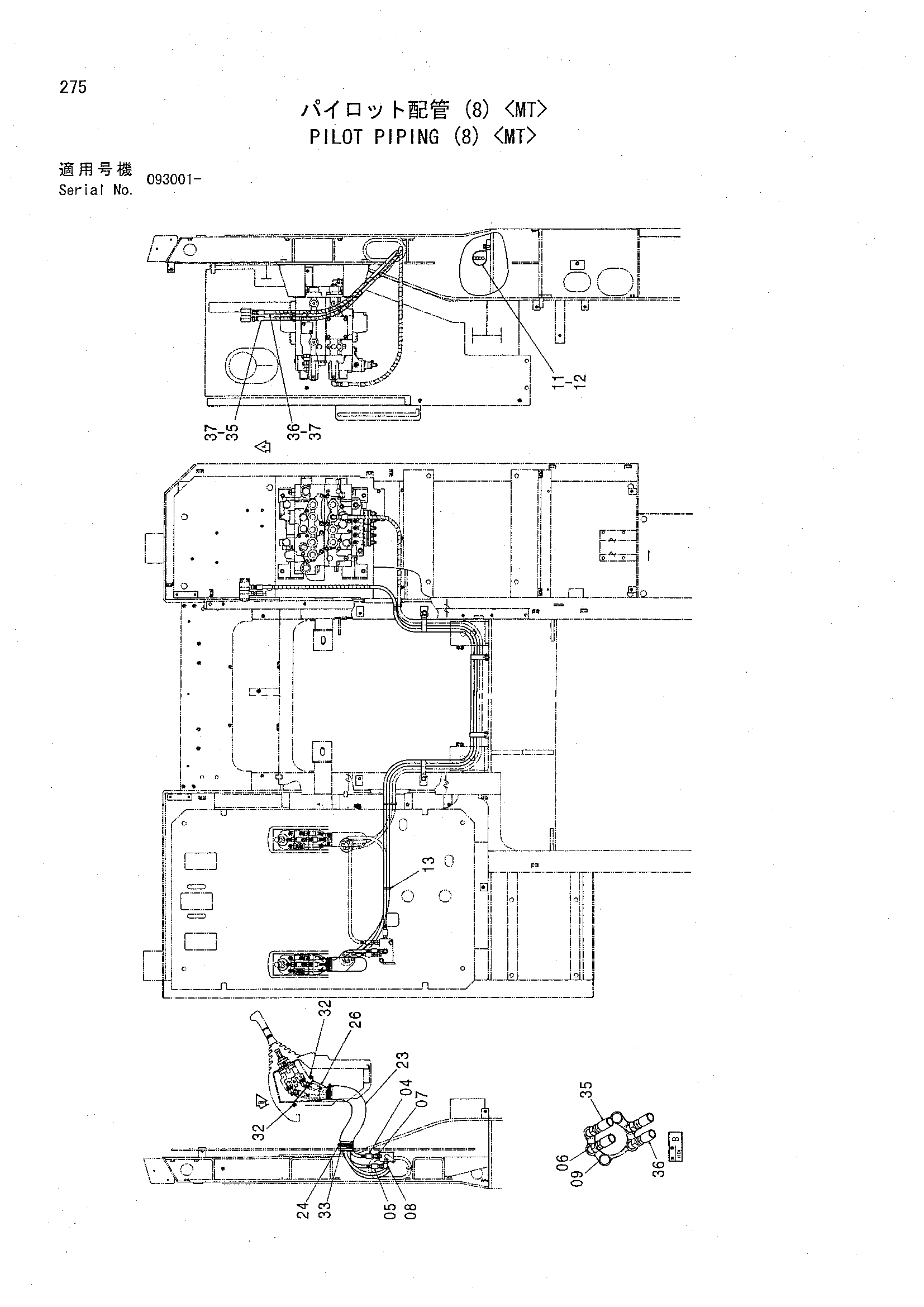

Заводская схема «Пилотные гидролинии (8) <MT>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4333394 | Шланг (P2) | 1 |
| 05 | 4333397 | Шланг (T5) | 1 |
| 06 | 4286916 | Угловой штуцер | 4 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4261938 | Фильтр | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4154671 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4093624 | Пробка | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4204136 | Зажим | 4 |
| 12 | J021225 | Болт с шайбой | 4 |
| 12 | J271225 замена: J901225 | Болт с шайбой | 4 |
| 12 | J271225 замена: J222012 | Болт с шайбой | 4 |
| 13 | 4055312 | Ленточный зажим | 3 |
| 23 | 4351175 | Шланг | 1 |
| 24 | 4351774 | Хомут провод | 1 |
| 26 | 3072745 | Крышка | 1 |
| 32 | J460620 | Винт с шайбой | 2 |
| 33 | 3079728 | Втулка | 1 |
| 35 | 4437977 | Шланг (A) | 1 |
| 36 | 4437978 | Шланг (B) | 1 |
| 37 | 4133527 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
