Сиденье стойка <70> — HITACHI CHR70

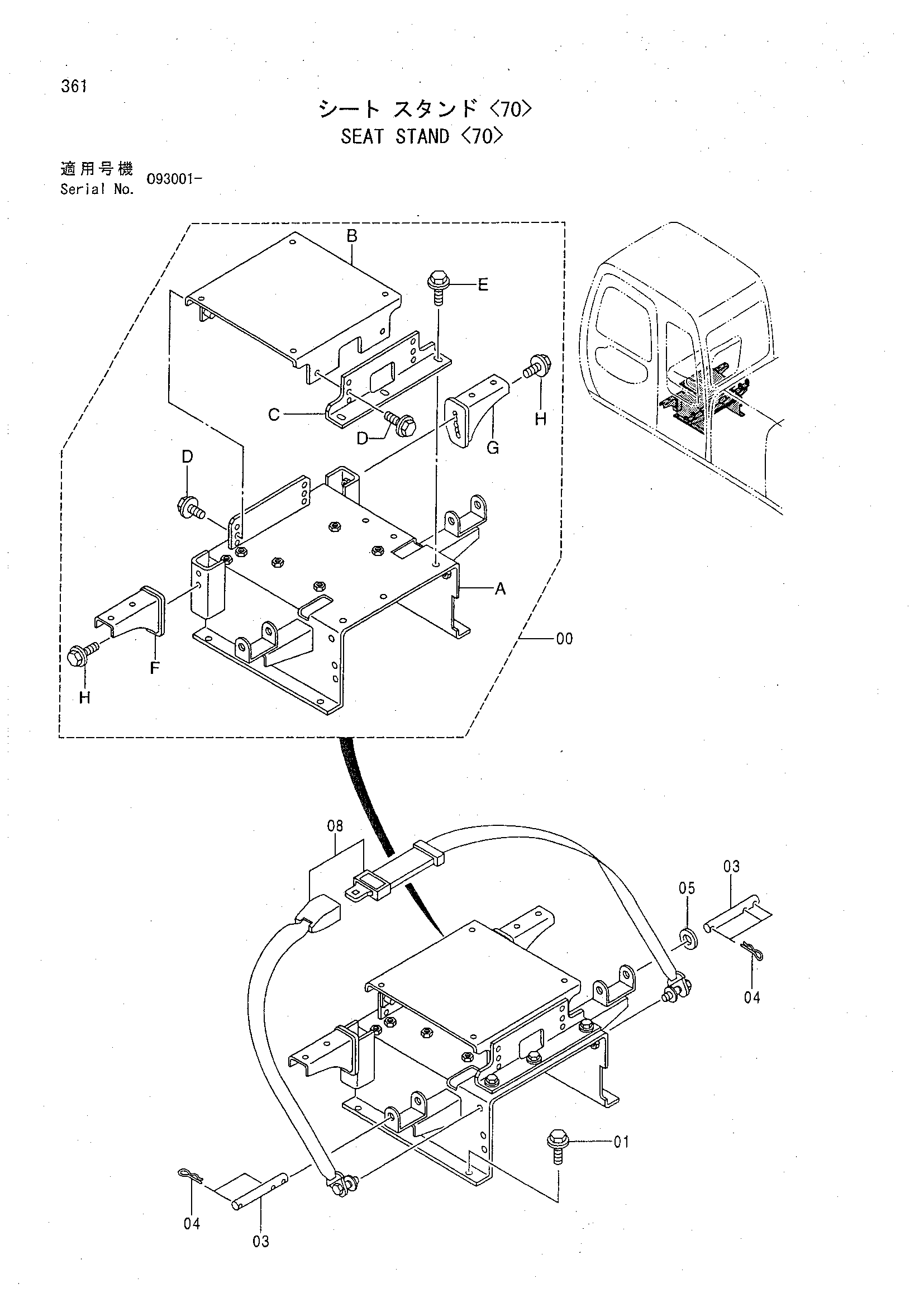

Заводская схема «Сиденье стойка <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9156077 | Стойка | 1 |
| 00A | 6015994 | Стойка | 1 |
| 00B | 7031978 | Стойка | 1 |
| 00C | 3077263 | Кронштейн | 1 |
| 00D | J011025 | Болт с шайбой | 4 |
| 00D | J271025 замена: J901025 | Болт с шайбой | 4 |
| 00D | J271025 замена: J222010 | Болт с шайбой | 4 |
| 00E | J021030 | Болт с шайбой | 3 |
| 00E | J271030 замена: J901030 | Болт с шайбой | 3 |
| 00E | J271030 замена: J222010 | Болт с шайбой | 3 |
| 00F | 8061123 | Кронштейн (левый) | 1 |
| 00G | 8061563 | Кронштейн (правый) | 1 |
| 00H | J021025 | Болт с шайбой | 4 |
| 00H | J271025 замена: J901025 | Болт с шайбой | 4 |
| 00H | J271025 замена: J222010 | Болт с шайбой | 4 |
| 01 | J011025 | Болт с шайбой | 4 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 01 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 03 | 4341890 | Палец | 2 |
| 04 | 4077248 | Стопорный палец | 5 |
| 05 | 4018545 | Шайба | 1 |
| 08 | 4372253 | Сеат-белт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
