Клапан регулировочный — HITACHI CHR70

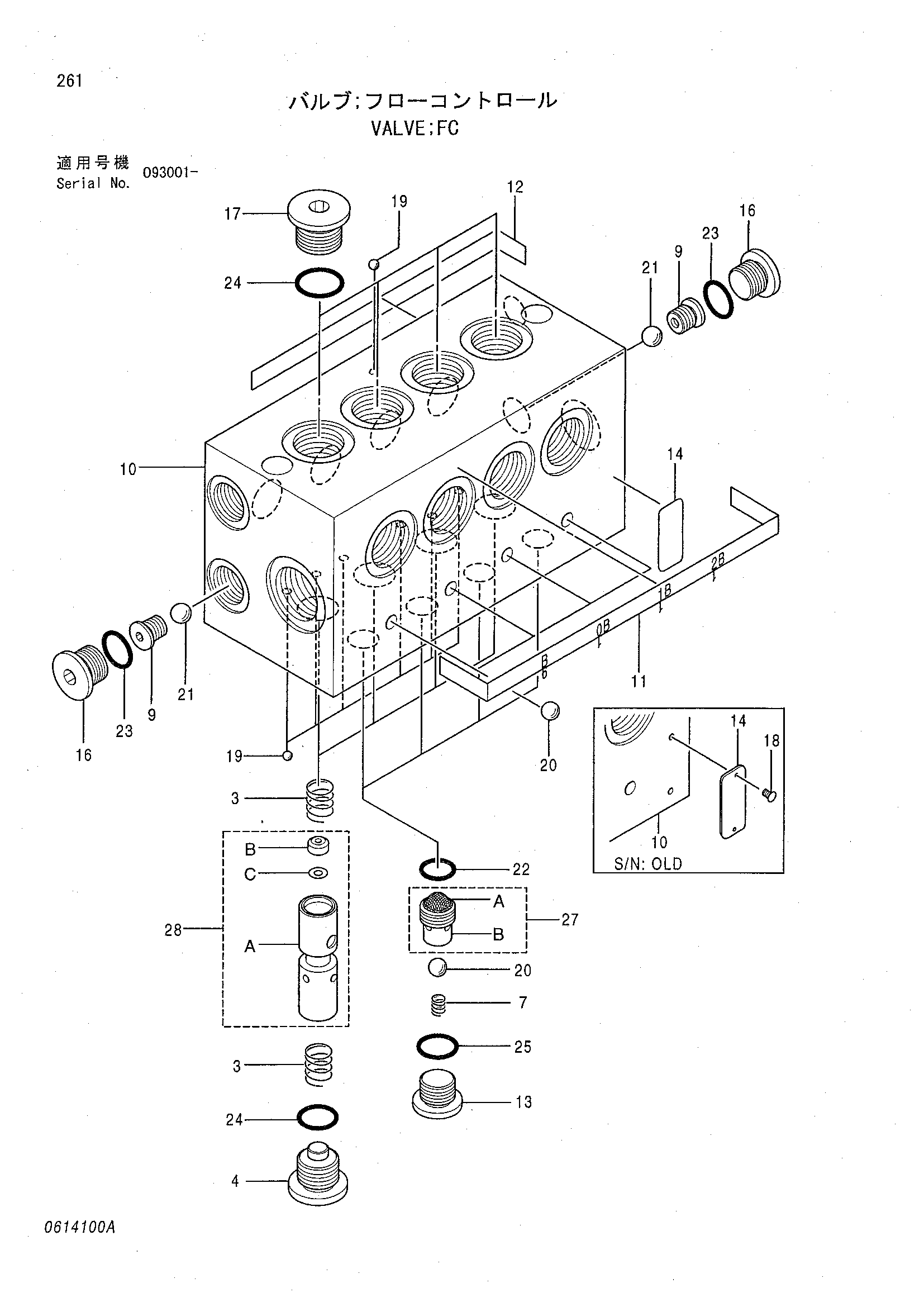

Заводская схема «Клапан регулировочный» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4325812 | Клапан регулировочный | 1 | |
| 3 | 0309801 | Пружина | 8 |
| 4 | 0309802 | Пробка | 4 |
| 7 | 0309803 | Пружина | 4 |
| 9 | 0614101 | Сиденье | 3 |
| 11 | 0614102 | Уплотнение | 1 |
| 12 | 0614103 | Уплотнение | 1 |
| 13 | 0309804 | Пробка | 4 |
| 14 | 0420504 | Информационная табличка | 1 |
| 14 | 0420504 | Информационная табличка | 1 |
| 16 | 0314205 | Пробка | 3 |
| 17 | 0309805 | Пробка | 4 |
| 18 | 0208717 | Приводной винт | 2 |
| 18 | 0208717 | Приводной винт | 2 |
| 19 | 4179573 | Стальной шарик | 7 |
| 20 | 0259914 | Стальной шарик | 8 |
| 21 | 0253304 | Стальной шарик | 3 |
| 22 | 4506409 | Уплотнительное кольцо | 4 |
| 23 | 957366 | Уплотнительное кольцо | 3 |
| 24 | 4509180 | Уплотнительное кольцо | 8 |
| 25 | 0228803 | Уплотнительное кольцо | 4 |
| 27 | 0309810 | Фильтр в сборе | 4 |
| 28 | 0333805 замена: 0309807 | Плунжер дополнительный-в сборе | 4 |
| 28 | 0309807 | Плунжер дополнительный-в сборе | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
