Крышка (2) <70> — HITACHI CHR70

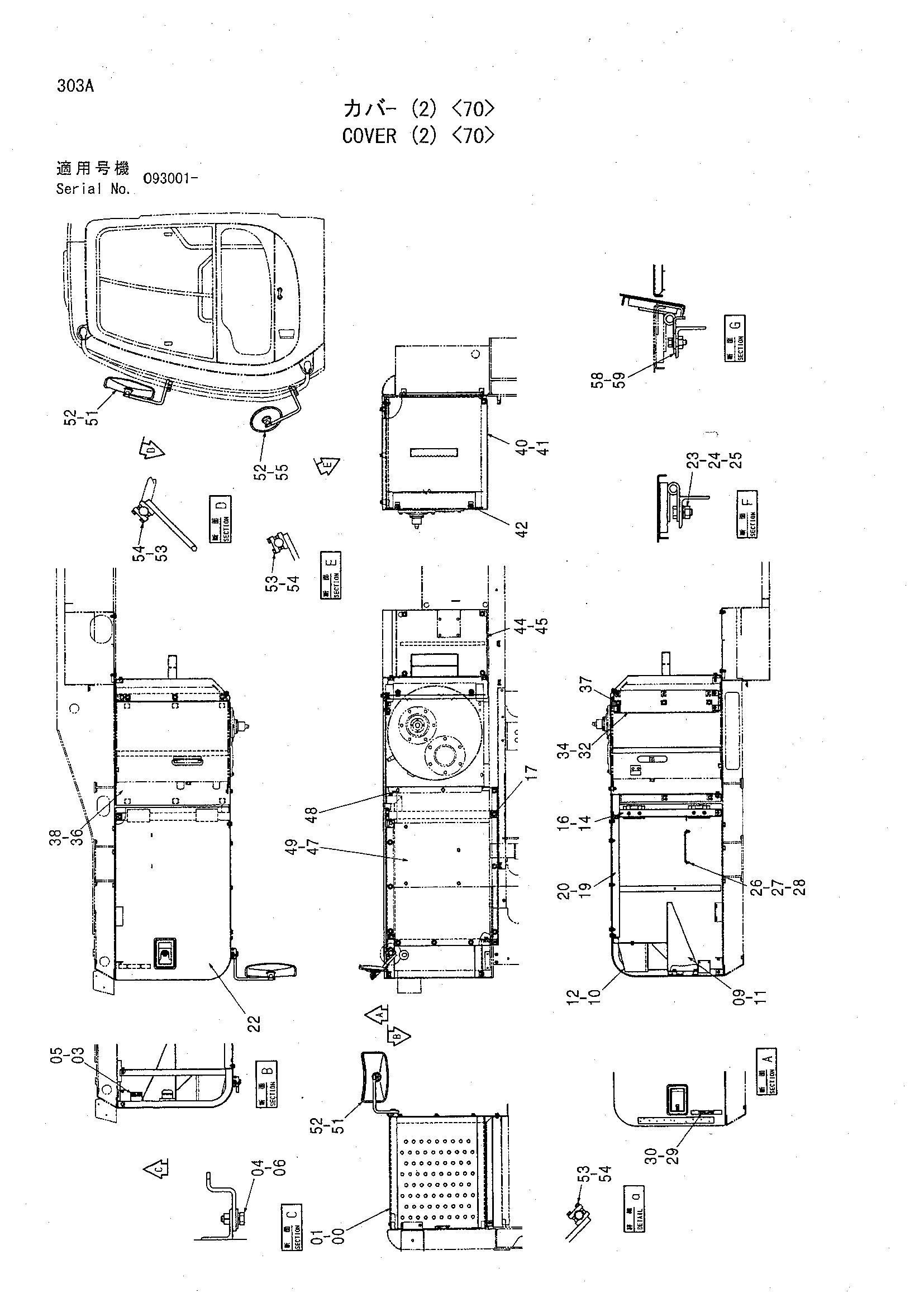

Заводская схема «Крышка (2) <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019885 | Крышка | 1 |
| 01 | J021035 | Болт с шайбой | 3 |
| 01 | J271035 замена: J901035 | Болт с шайбой | 3 |
| 01 | J271035 замена: J222010 | Болт с шайбой | 3 |
| 03 | 4175253 | Кронштейн | 1 |
| 04 | 4257087 | Ограничитель | 1 |
| 05 | J020614 | Болт с шайбой | 2 |
| 05 | J260614 замена: J900614 | Болт с шайбой | 2 |
| 05 | J260614 замена: A590106 | Болт с шайбой | 2 |
| 06 | J031030 | Болт с шайбой | 2 |
| 06 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 06 | J281030 замена: 4486055 | Болт с шайбой | 2 |
| 09 | 7035799 | Кронштейн | 1 |
| 10 | 7030893 | Крышка | 1 |
| 11 | J021020 | Болт с шайбой | 4 |
| 11 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 11 | J271020 замена: J222010 | Болт с шайбой | 4 |
| 12 | J020816 | Болт с шайбой | 2 |
| 12 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 12 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 14 | 7043881 | Опора | 1 |
| 16 | J021035 | Болт с шайбой | 2 |
| 16 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 16 | J271035 замена: J222010 | Болт с шайбой | 2 |
| 17 | J031030 | Болт с шайбой | 1 |
| 17 | J281030 замена: J901030 | Болт с шайбой | 1 |
| 17 | J281030 замена: 4486055 | Болт с шайбой | 1 |
| 19 | 8074747 | Опора | 1 |
| 20 | J021030 | Болт с шайбой | 2 |
| 20 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 20 | J271030 замена: J222010 | Болт с шайбой | 2 |
| 22 | 6017988 | Дверь | 1 |
| 22A | 4379481 | Замок | 1 |
| 22B | 4379504 | Гидроцилиндр. блокировка | 1 |
| 23 | A590910 | Пружинная шайба | 4 |
| 24 | A590110 | Плоская шайба | 4 |
| 25 | J950010 | Гайка | 4 |
| 26 | 4341788 | Стойка | 1 |
| 27 | A590108 | Плоская шайба | 1 |
| 28 | 4022697 | Стопорный палец | 1 |
| 29 | 4175254 | Ограничитель | 1 |
| 30 | J020614 | Болт с шайбой | 2 |
| 30 | J260614 замена: J900614 | Болт с шайбой | 2 |
| 30 | J260614 замена: A590106 | Болт с шайбой | 2 |
| 32 | 8088091 | Опора | 1 |
| 34 | J031035 | Болт с шайбой | 3 |
| 34 | J281035 замена: J901035 | Болт с шайбой | 3 |
| 34 | J281035 замена: 4486055 | Болт с шайбой | 3 |
| 36 | 7035804 | Крышка | 1 |
| 37 | J031025 | Болт с шайбой | 3 |
| 37 | J281025 замена: J901025 | Болт с шайбой | 3 |
| 37 | J281025 замена: 4486055 | Болт с шайбой | 3 |
| 38 | J021025 | Болт с шайбой | 3 |
| 38 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 38 | J271025 замена: J222010 | Болт с шайбой | 3 |
| 40 | 7035808 | Крышка | 1 |
| 41 | J031035 | Болт с шайбой | 2 |
| 41 | J281035 замена: J901035 | Болт с шайбой | 2 |
| 41 | J281035 замена: 4486055 | Болт с шайбой | 2 |
| 42 | J031025 | Болт с шайбой | 5 |
| 42 | J281025 замена: J901025 | Болт с шайбой | 5 |
| 42 | J281025 замена: 4486055 | Болт с шайбой | 5 |
| 44 | 8074752 | Крышка | 1 |
| 45 | J031030 | Болт с шайбой | 4 |
| 45 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 45 | J281030 замена: 4486055 | Болт с шайбой | 4 |
| 47 | 7035802 | Крышка | 1 |
| 48 | J021040 | Болт с шайбой | 2 |
| 48 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 48 | J271040 замена: J222010 | Болт с шайбой | 2 |
| 49 | J031030 | Болт с шайбой | 10 |
| 49 | J281030 замена: J901030 | Болт с шайбой | 10 |
| 49 | J281030 замена: 4486055 | Болт с шайбой | 10 |
| 51 | 4165676 | Зеркало | 2 |
| 52 | 8061721 | Стойка | 3 |
| 53 | 4373196 | Хомут | 3 |
| 54 | J010845 | Болт с шайбой | 6 |
| 54 | J260845 замена: J900845 | Болт с шайбой | 6 |
| 54 | J260845 замена: A590108 | Болт с шайбой | 6 |
| 55 | 4208674 | Зеркало | 1 |
| 58 | 4485133 | Ограничитель | 1 |
| 59 | J020825 | Болт с шайбой | 2 |
| 59 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 59 | J260825 замена: A590108 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
