Схокк-лесс трубопроводы <70> — HITACHI CHR70

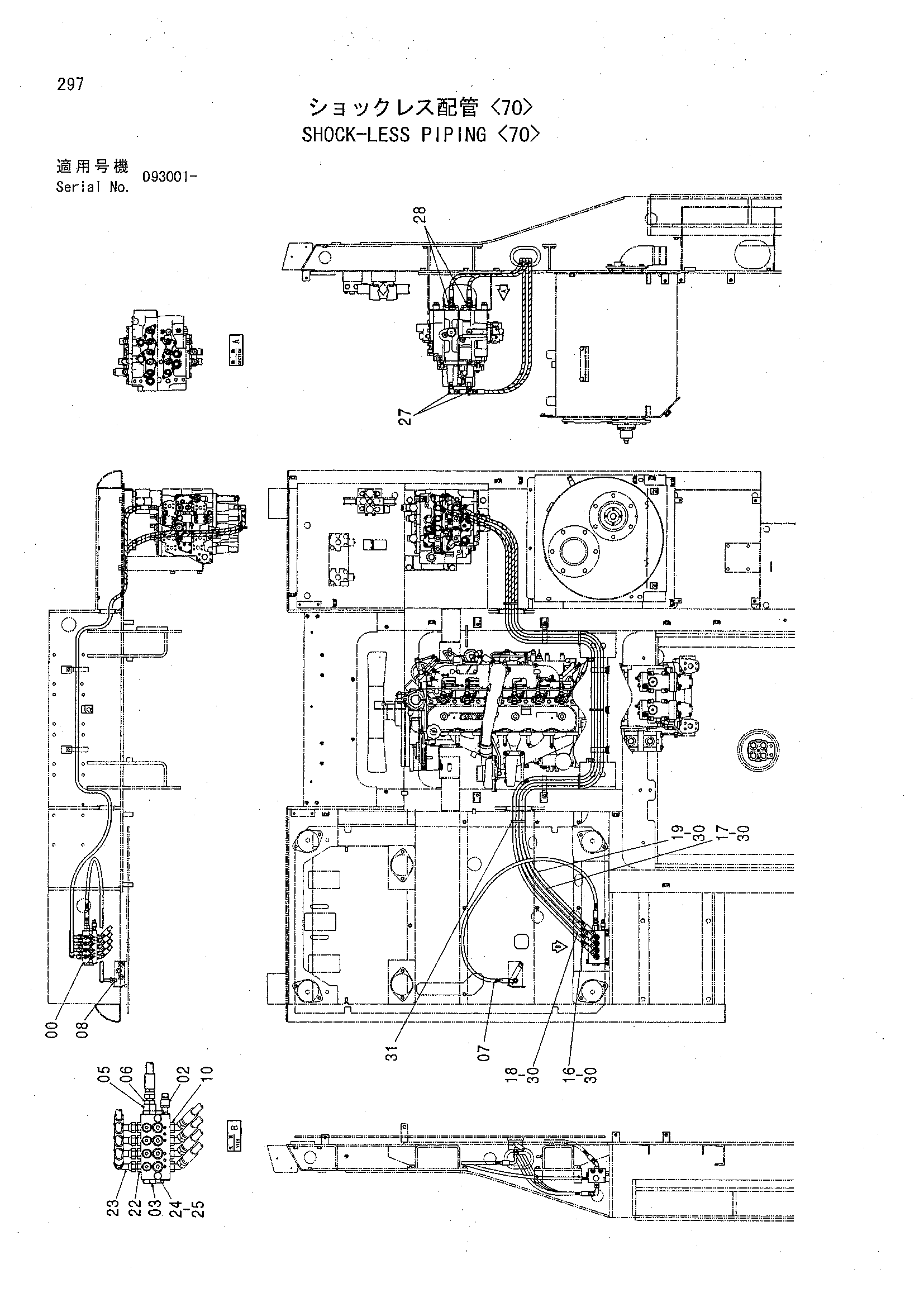

Заводская схема «Схокк-лесс трубопроводы <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4325812 | Клапан регулировочный | 1 |
| 02 | 4254563 | Датчик давления | 1 |
| 02A | 4113154 | Уплотнительное кольцо | 1 |
| 03 | 4174541 | Пробка | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4263452 | Переходник S | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4239185 | Тхроттле | 1 |
| 07 | 4366788 | Шланг | 1 |
| 08 | 4346499 | Фильтр | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4190244 | Угловой штуцер | 4 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4375306 | Шланг | 1 |
| 17 | 4375306 | Шланг | 1 |
| 18 | 4319149 | Шланг | 1 |
| 19 | 4375360 | Шланг | 1 |
| 22 | 4200466 | Адаптер | 4 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4239976 | Унион S | 4 |
| 24 | J921001 | Болт | 2 |
| 25 | A590910 | Пружинная шайба | 2 |
| 27 | 4208913 | Угловой штуцер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4200466 | Адаптер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4133527 | Защитный кожух | 8 |
| 31 | 4121859 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
