Обратные трубопроводы [без отвал] <70> — HITACHI CHR70

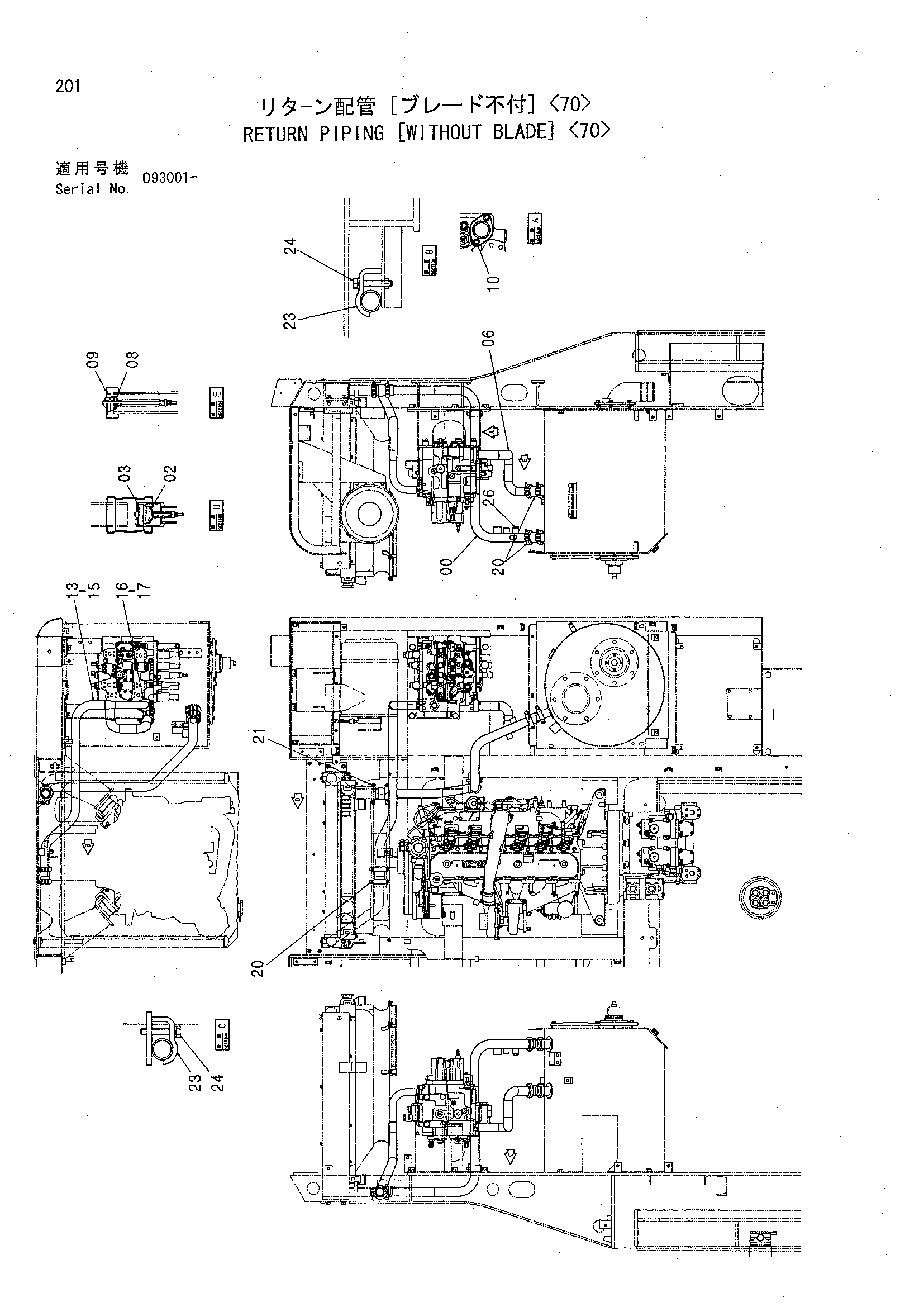

Заводская схема «Обратные трубопроводы [без отвал] <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Обратные трубопроводы [без отвал] <70> HITACHI CHR70](/catalog-drawings/73/73e4bdea-c68f-41aa-a92d-685eca58e09c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7035796 | Обратная трубка | 1 |
| 02 | 4276584 | Клапан | 1 |
| 03 | 991718 | Стопорное кольцо | 1 |
| 06 | 8072130 | Обратная трубка | 1 |
| 08 | 4266481 | Клапан | 1 |
| 09 | A811040 | Уплотнительное кольцо | 1 |
| 10 | J781040 | Болт с внутренним шестигранником | 2 |
| 13 | 7035795 | Обратная трубка | 1 |
| 15 | 966993 | Уплотнительное кольцо | 1 |
| 16 | 962453 | Разъёмный фланец | 2 |
| 17 | J781030 | Болт с внутренним шестигранником | 4 |
| 20 | 4069801 | Муфта | 3 |
| 20A | 4196259 | Уплотнение кольцо | 2 |
| 21 | 4067834 | Муфта | 1 |
| 21A | 4196260 | Уплотнение кольцо | 2 |
| 23 | 4053698 | Хомут трубки | 2 |
| 24 | J011270 | Болт с шайбой | 2 |
| 24 | J271270 замена: J901270 | Болт с шайбой | 2 |
| 24 | J271270 замена: J222012 | Болт с шайбой | 2 |
| 26 | 4092534 | Пробка | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
