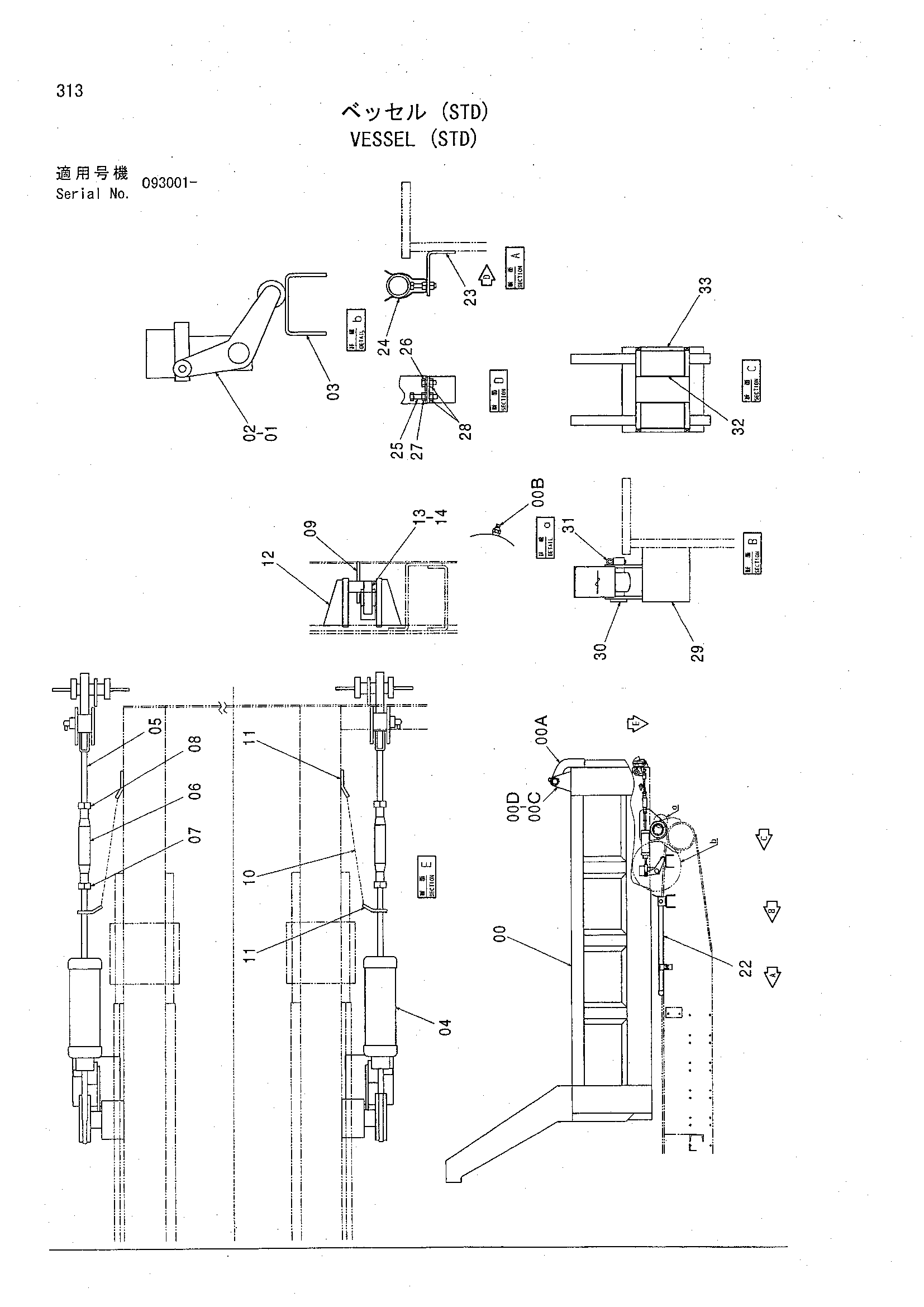

Сосуд (STD) — HITACHI CHR70
Заводская схема «Сосуд (STD)» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-31 | 4411647 | Короб | 1 |
| 00 | 4481476 | Корпус | 1 |
| 00A | 4481477 | Гате | 1 |
| 00B | J75481 | Пресс-маслёнка | 2 |
| 00C | 4481478 | Петля (левый) | 1 |
| 00D | 4481479 | Петля (правый) | 1 |
| 01 | 4481480 | Кранк белл (левый) | 1 |
| 02 | 4481481 | Кранк белл (правый) | 1 |
| 03 | 4481482 | Направляющая | 2 |
| 04 | 4481483 | Гидроцилиндр | 2 |
| 05 | 4481484 | Шток | 2 |
| 06 | 4481485 | Турнбуккле | 2 |
| 07 | J952012 | Гайка | 2 |
| 08 | J957012 | Гайка L | 2 |
| 09 | 4481488 | Пластина | 2 |
| 10 | 4481489 | Пружина обратный | 2 |
| 11 | 4481490 | Подвес | 4 |
| 12 | 4481491 | Кронштейн | 2 |
| 13 | 4481492 | Крюк (левый) | 1 |
| 14 | 4481493 | Крюк (правый) | 1 |
| 22 | 4481497 | Штанга | 1 |
| 23 | 4481498 | Держатель | 1 |
| 24 | 4481499 | Стойка | 1 |
| 25 | 4282875 | Болт | 1 |
| 26 | J900616 | Болт | 1 |
| 27 | M500605 | Гайка | 1 |
| 28 | M500605 | Гайка | 2 |
| 29 | 4481504 | Кронштейн | 1 |
| 30 | 4481505 | Палец | 1 |
| 31 | A764025 | Шплинт | 1 |
| 32 | 4362025 | Втулка | 4 |
| 33 | 4065687 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
