Пилотные гидролинии (2) [с отвал] <70> — HITACHI CHR70

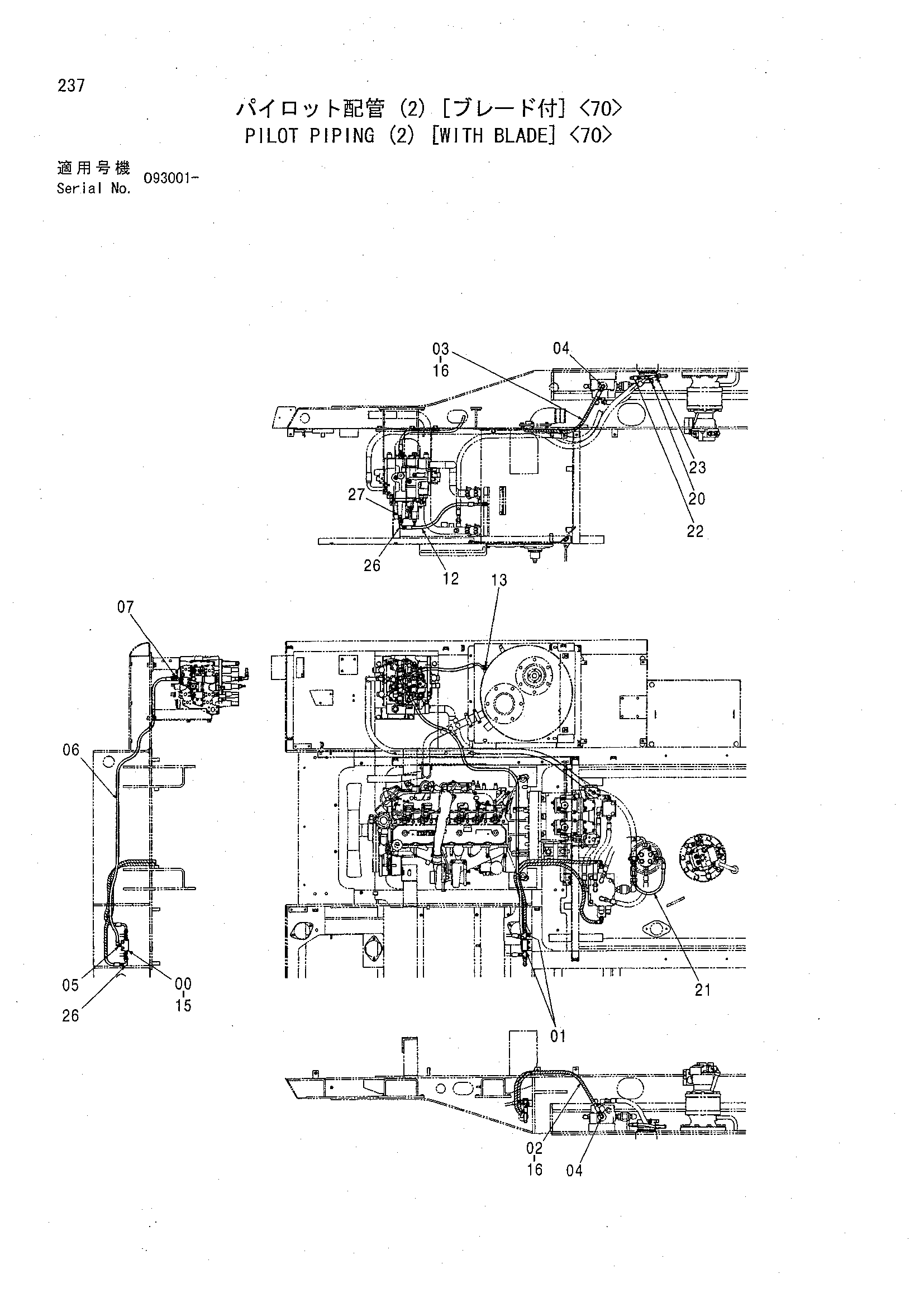

Заводская схема «Пилотные гидролинии (2) [с отвал] <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (2) [с отвал] <70> HITACHI CHR70](/catalog-drawings/19/198bd347-a155-443c-988d-56845ee0378c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4203447 | Челночный клапан | 1 |
| 01 | 4207300 | Тройник | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4218430 | Шланг | 1 |
| 03 | 4269849 | Шланг | 1 |
| 04 | 4154671 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4156434 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4270444 | Шланг | 1 |
| 07 | 4200466 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4367855 | Шланг (T2) | 1 |
| 13 | 4200466 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | J010850 | Болт с шайбой | 2 |
| 15 | J260850 замена: J900850 | Болт с шайбой | 2 |
| 15 | J260850 замена: A590108 | Болт с шайбой | 2 |
| 16 | 4133527 | Защитный кожух | 4 |
| 20 | 4154670 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4300565 | Шланг | 1 |
| 22 | 4234371 | Тройник | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4200467 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4239976 | Унион S | 2 |
| 27 | 4202422 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
